連續氧化鋁纖維及其增強復合材料的應用前景

氧化鋁連續纖維是以氧化鋁和二氧化硅為主要成份，采用“溶膠-凝膠”工藝制備，可長時間用于1000℃以上的高溫環境，可以編織成纖維繩、纖維布等柔軟的纖維織物，也可以制造成多種復合材料使用，形式方便、靈活，是新興的高科技工業和航空、航天及國防新武器等高技術領域急需的材料品種。

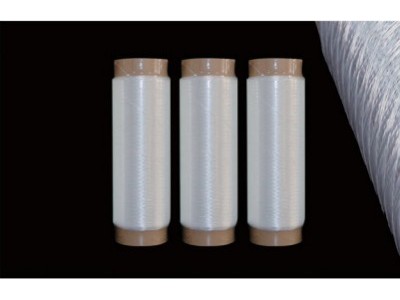

根據氧化鋁含量的不同，我司產品型號分為：AF17型、AF18型、AF19型。

產品性能參數

產品特性

01 耐高低溫性能優異     α-Al2O3纖維使用溫度高達1600℃，莫來石纖維使用溫度高達1400℃；在液氮（-196℃）處理24h強度未降低

02 耐酸堿                   10%堿液浸泡24h收纖維強度保留率：NaOH--40%；KOH--65%；NH4OH--95%；10%酸液浸泡24h

強度保留率：Hcl--96%；H2SO4--95%；HNO3--96%；H3PO4--95%。

03 絕熱性能好              氧化鋁連續纖維制作的器件在熱面溫度800℃時，冷面溫度278℃；熱面溫度1000℃時，冷面溫度388℃。

04  電性質及電絕緣性優異    氧化鋁纖維的電阻隨著溫度的升高而降低，在600℃以上，電阻基本趨于恒定，氧化鋁纖維的介電常數和介電損耗在高溫下基本穩定，適合做高溫透波材料。

05  柔韌性優異            室溫條件下，氧化鋁纖維可彎曲1400次，經1000℃高溫處理后，仍可彎曲60次。

06 設計性較強             通過調控化學成分和熱處理工藝，可以獲得不同性能的產品，滿足不同的應用需求

產品性能檢測

 01   AF17纖維             纖維為微晶多晶態（γ-Al2O3），直徑9-12μm，室溫抗拉強度可達2.0Gpa以上，使用溫度1200℃以上，有較好的耐高溫性能和抗蠕變性能

02    AF18纖維             纖維為微晶態（α-Al2O3+莫來石），直徑11-14μm，室溫抗拉強度可達2.0Gpa以上，使用溫度1300℃以上。目前抗蠕變性能最好的氧化鋁纖維。1100℃以下，強度基本不變，1200℃保留90%以上的室溫強度，1300℃保留80%以上的室溫強度。

03    AF19纖維             纖維為微晶態（α-Al2O3），直徑11-14μm，室溫抗拉強度可達3.0Gpa以上，使用溫度1000℃以上。室溫強度高，良好的力學性能，可作為復合材料增強體，但抗高溫蠕變性能差。
