汽車車身塑料件一般材質為PVC、PU、PE、FRP或SMC。所用部位一般是保險杠、翼子板、發動機蓋、散熱格柵、行李艙蓋、上車踏板及裙部防擦板等處。也有全塑料車身的，如雪佛蘭子彈頭車身就是SMC(片狀模塑料)的，一些仿古老爺車及婚禮車等也是全塑料車身，大部分材料是FRP(玻璃纖維增強塑料)的。

塑料部件損壞后，修復很困難，大多數以更換總成為主，在這里介紹一種用玻璃鋼(FRP)修復塑料件的方法，供駕駛員參考。

1材料及工具準備

1.1所需主要材料：不飽合聚酯樹脂(196#或191#)、過氧化環已嗣(引發劑H)、環烷酸鈷(促進劑E)、中堿玻璃纖維方格布、干燥無雜質的滑石粉(425目以上)。

1.2主要工具:剪刀一把、角向磨光機一臺、切割砂輪片(100×16×3）若干、1L左右的塑料盆兩個、扁漆刷(50mm)2-3把、油灰刀一把。

2零部件修復前的準備工作

2.1有小裂紋的部位，可先用角向磨光機夾砂輪片將裂紋在正面開成90°坡口，坡口要開到底，再用砂布(80#)把坡口周圍及坡口背面打磨去掉舊漆膜及其它污物。打磨范圍見圖1。

圖1

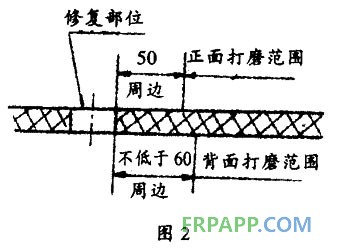

2.2有裂口及孔洞的部位，則應先用角向磨光機將破損處全部裁掉，不必將邊緣打成坡口，但需用砂布將周邊打磨，背面打磨范圍要根據實際破損范圍及糊纖維布的大小而決定，可參考圖2。

圖2



3破損處的修復

3.1根據破損處的大小裁玻璃纖維布。第一塊一般要比修復處周邊大20-30mm，以后每塊要比前一塊周邊大20-25mm。修復1-2mm厚的部位可用兩層玻璃纖維布；2-4mm厚的部位，可用4層；一些強度要求高的部位，可用6層或8層。

3.2根據實際需要取適量樹脂(用量一般為纖維布重的2.3倍)將引發劑--過氧化環已嗣及促進劑--環燒酸鈷依次按100:4:4的比例加入，并馬上攪拌均勻。

3.3用扁刷蘸取調好的樹脂在需修復處背面刷涂一層樹脂，再把纖維布由小到大疊糊在需修復處。纖維布一定要浸透樹脂，不能有氣泡、夾層等。待其固化后，用角向磨光機將毛刺飛邊去掉。

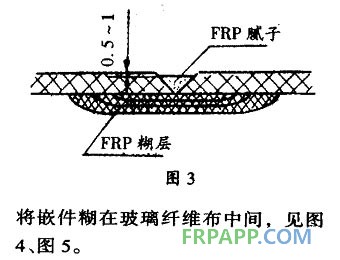

3.4再按第2的方法調兌少量樹脂，加入滑石粉及已裁好的玻璃纖維短絲，調成有纖維的樹脂膩子，用油灰刀在正面將V型坡口及孔洞填平。刮涂時以不起出打磨范圍為好。固化后可用角向磨光機將其修整平順，再用水砂紙砂磨平整。若一次達不到要求，可再補一次，力求修補的膩子與部件整體相吻合，最好是稍低0.5-lmm糊制，補膩方法可參考圖3。

圖3



3.5如果破損處有嵌件的可直接將嵌件糊在玻璃纖維中間，見圖4、圖5。



圖4



圖5



3.6有些部件在只需要強度，而外觀要求較低(或無要求)時，可在正反兩面同時糊制玻璃纖維布，以達到使用標準。

3.7在完成上述操作后，即可按一般修補處理--在玻璃鋼補膩上刮涂原子灰、砂磨、噴漆等。

用上述方法修復塑料件，成本低、速度快，其強度比原來毫不遜色，只要有玻璃鋼廠的地方都可進行修復工作，甚至可以自己動手修復。
