玻璃鋼管道施工連接技術(shù)及方法

　 　 玻璃鋼管是以糠酮、酚醛、環(huán)氧樹脂為粘合劑，加入一定量的輔助原料，然后浸漬無堿玻璃布，以其在成形心軸上繞制成管子，經(jīng)過固化、脫模和熱處理而成。

　 　 目前，在化工管道工程中，常用的玻璃鋼管有：環(huán)氧玻璃鋼管、酚醛玻璃鋼管及呋喃玻璃鋼管等幾種，其施工方法基本上一樣。本文章將結(jié)合自己在國內(nèi)國外工程中積累的經(jīng)驗(yàn)，對(duì)玻璃鋼管的施工及其方法作一全面性的技術(shù)總結(jié)。

    玻璃鋼管施工的連接方法一般有法蘭連接、套管粘結(jié)連接、承插粘結(jié)連接、平口粘結(jié)連接及螺紋連接。

    2-1．法蘭連接

    法蘭連接，有以下兩種形式：

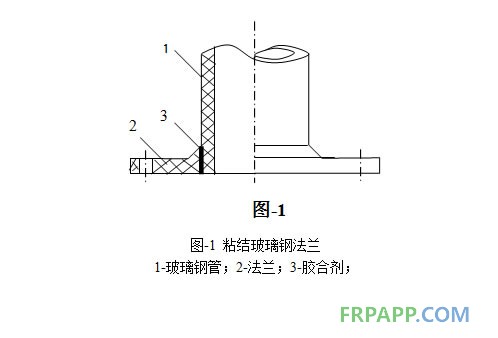

    a．用模壓玻璃鋼法蘭，安裝在管子兩端，用膠合劑把法蘭和管子粘結(jié)起來（有的管子出廠時(shí)本身已帶有法蘭）。如圖-1所示。

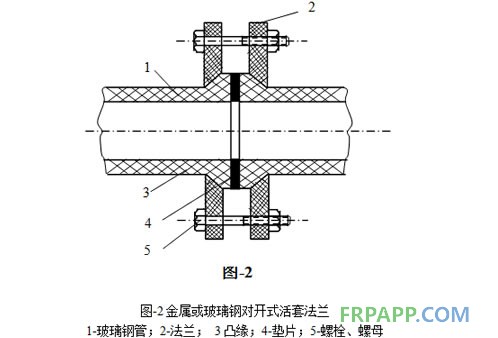

    b．用金屬或玻璃鋼對(duì)開式活套法蘭，管子在制造時(shí)，兩端已特意制成凸緣的形式。如圖-2所示。

    2-2．套管粘結(jié)連接

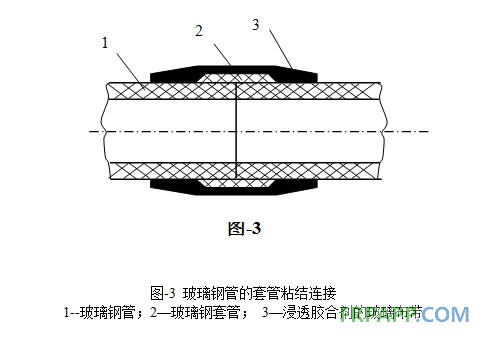

在管子端部及套管處涂上膠合劑對(duì)口粘結(jié)，然后再用浸透膠合劑的玻璃布帶，在接口處加纏數(shù)層，經(jīng)自然干燥后即可。如圖-3所示。


    2-3．承插粘結(jié)連接

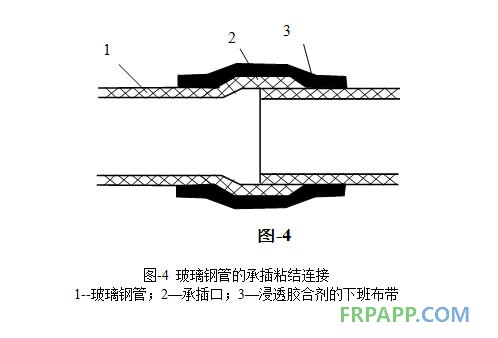

    在承口內(nèi)表面和插口外表面涂上膠合劑，插入粘合后，再用浸透膠合劑的玻璃布帶在該處加纏數(shù)層，經(jīng)自然干燥后即可。如圖-4所示。

    2-4．平口粘結(jié)連接

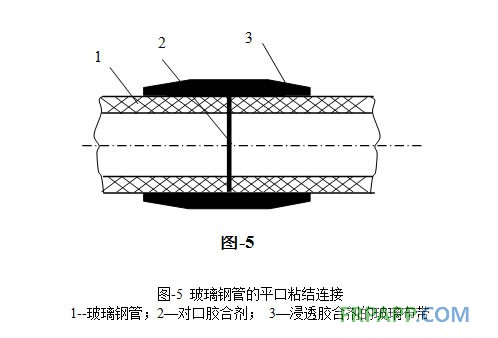

    在管端涂上膠合劑對(duì)口粘接，并在粘接縫處加浸透膠合劑的玻璃布纏繞數(shù)層，經(jīng)自然干燥后即可。

    2-5．螺紋連接
    直徑在65毫米以下的玻璃鋼管也可采用螺紋連接，連接時(shí)將螺紋處涂上膠合劑，然后擰緊即可。

3．玻璃鋼管道安裝前的檢查
    安裝前，應(yīng)對(duì)玻璃鋼管及其附件等所有連接材料進(jìn)行檢查，確認(rèn)材料符合設(shè)計(jì)要求、質(zhì)量合格后才能安裝。玻璃鋼管的表面應(yīng)光滑平整，不允許起層，但允許有因玻璃布脫臘而形成的色澤深淺不一、氣泡和皺折。

4．粘結(jié)技術(shù)
    玻璃鋼管粘結(jié)時(shí)，被粘結(jié)的兩個(gè)面都應(yīng)用膠合劑涂抹均勻，然后再粘合。用于纏繞的玻璃布帶厚度應(yīng)選用0.1～0.3毫米的，不宜過厚，以便膠合劑浸透粘牢。纏繞時(shí)注意每一層玻璃布都要纏緊，不得殘存氣泡或產(chǎn)生脫層等現(xiàn)象。粘結(jié)用的膠合劑應(yīng)隨配隨用，夏天應(yīng)在30分鐘內(nèi)用完，冬天應(yīng)在40分鐘內(nèi)用完。由于膠合劑的固化劑有毒，所以配制膠合劑和纏繞玻璃鋼接口應(yīng)在通風(fēng)良好的地方進(jìn)行，操作者須并戴好防腐手套和口罩。

玻璃鋼管膠合劑的配方:

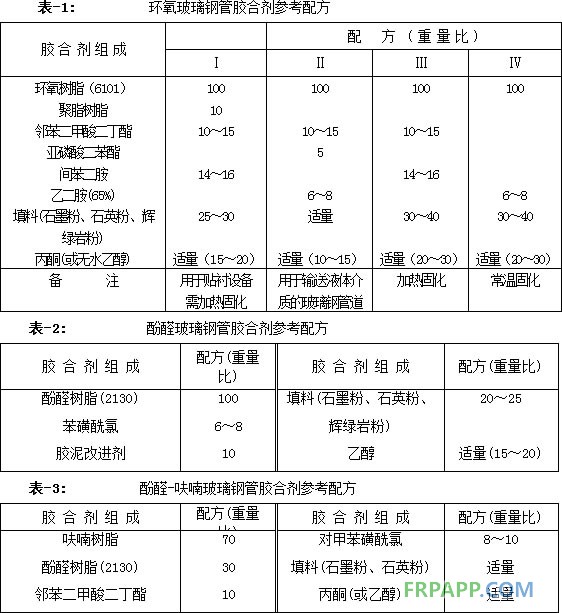

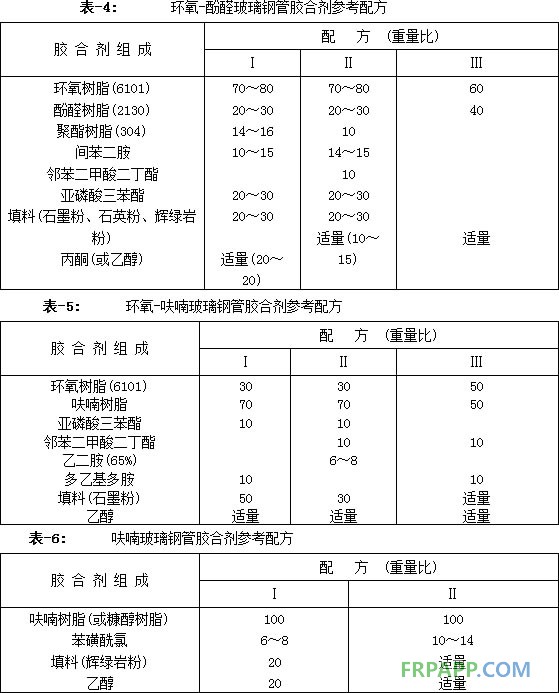

　 　 玻璃鋼管膠合劑的配方，隨玻璃管的種類不同而異。除設(shè)計(jì)有要求外，常用的玻璃鋼管膠合劑配方見表-1～表-6。

　 　 說明：膠合劑的配兌是玻璃鋼管施工的關(guān)鍵，必須按照玻璃鋼管生產(chǎn)廠家的技術(shù)說明書認(rèn)真按程序仔細(xì)操作。比重大的溶劑倒入比重小的溶劑并均勻攪拌，是配兌膠合劑操作過程中必須遵守的基本準(zhǔn)則。
