玻璃耐腐蝕是眾所周知的，可是拉成玻璃纖維以后，耐腐蝕性就下降了，這是因為表面積增加的緣故，如2毫米厚1克重的玻璃表面積只右5. lcm2，而直徑為5微米1克重的E玻璃纖維長15m，表面積達到1000crn2。接觸腐蝕介質的面積越大，受腐蝕的程度也就越大，這是很自然的了?？偟恼f：除氫氟(HF)酸、濃堿、熱濃磷酸以外，玻纖對所有化學藥品和有機溶劑都有良好的化學穩定性。

       下面綜合幾點：

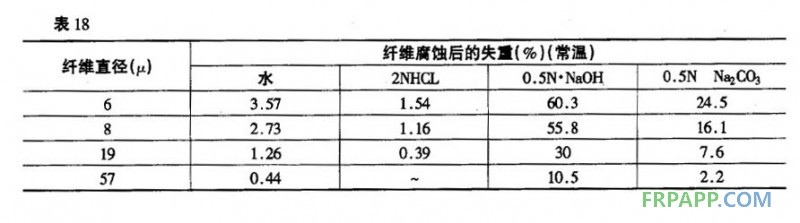

       (1)纖維直徑越細耐腐蝕越差。見表18

       由此看出用于防腐玻璃鋼的玻璃纖維應當選擇粗直徑的玻璃纖維制品。

       (2)介質的溫度對玻纖腐蝕的影響很大。在100℃以下時，介質每升高10度，纖維的破壞在此處鍵入公式。速度約增加50%以上；在100℃以上，破壞速度更加劇烈。

(3)介質的體積越大，對纖維的破壞作用也越大，在表面積及其他條件相同的情況下，失重之比，甚至大于介質的體積之比

      (4)在一般情況下，介質的濃度越大，玻纖的破壞程度也越大。

      (5)玻纖成分不同，受腐蝕的程度也不一樣。玻纖成分中Si02含量增加，化學穩定性提高。增加Si02、Al203合量，耐酸性提高，增加A1203及Zn0等含量耐堿性提高，堿金屬氧化物含量越低，耐水性越好，因此，無堿纖維耐水性比中堿好。

    國內的無堿纖維耐堿稍好，中堿纖維耐酸性好，這是相對比較而言，總的來說耐堿都不好。

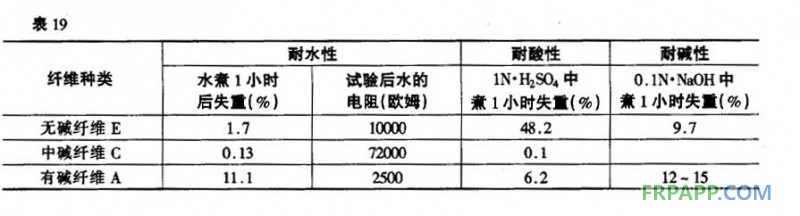

見表19
