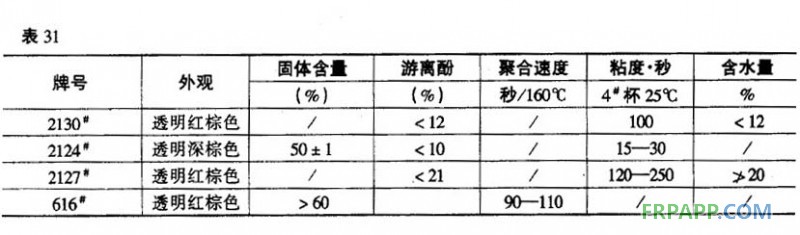

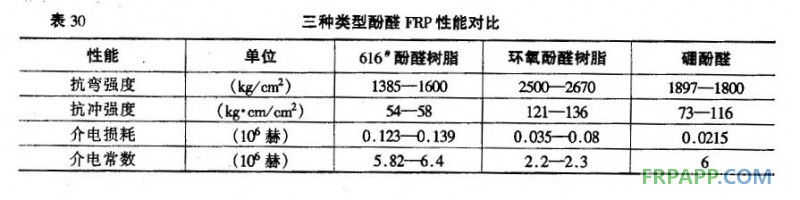

酚醛的固化主要通過羰基(C=O)等官能團(tuán)縮合而交聯(lián)的。前面已講過熱固性酚醛樹脂是通過酸性固化劑或加熱方式固化的，而且要經(jīng)過A、B、C三個(gè)階段。

       A階段樹脂即使在常溫下經(jīng)過長(zhǎng)期存放也會(huì)固化，但很緩慢，而且固化不完全。為了使樹脂在常溫下迅速固化，必須借助酸性固化劑。在熱固性酚醛樹脂的壓塑粉中也可加入少量烏洛托品，促進(jìn)固化速度，增加交聯(lián)密度。為了提高固化程度，提高FRP的耐熱性、機(jī)械性能及耐溶劑性，室溫固化后再進(jìn)行熱處理是必要的。



          樹脂從固化劑加入到B階段開始的速度叫凝膠速度，從A階段變?yōu)镃階段的速度叫固化速度。

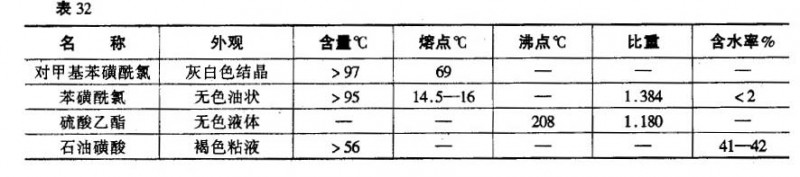

          常用的酚醛樹脂及呋喃樹脂固化劑的質(zhì)量指標(biāo)見表32
