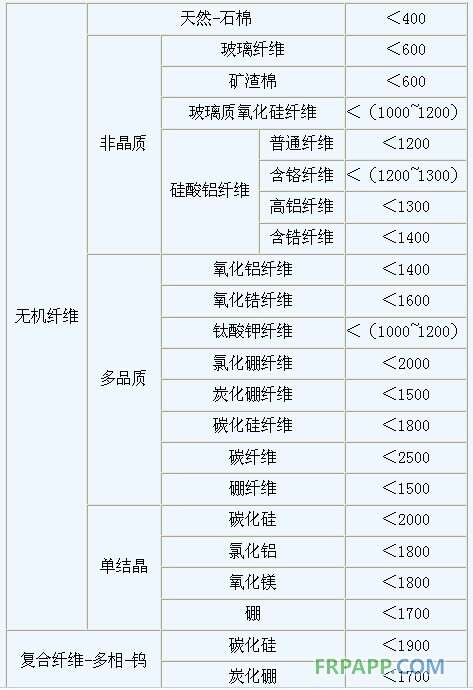

耐火纖維(陶瓷纖維、硅酸鋁纖維）是指使用溫度在1000~1100℃以上的纖維材料。由于纖維狀隔熱材料具有質(zhì)量輕、熱導(dǎo)率小、熱容量小、抗熱震性能好以及施工方便等許多優(yōu)點，因而在工業(yè)窯爐和熱力工程設(shè)備中的應(yīng)用日益廣泛，節(jié)能效果及其顯著。近十多年來，無論從產(chǎn)量和品種方面，都獲得了迅速發(fā)展。從來源看，無機纖維材料分為人造和天然兩類。從資源、價格和使用等方面考慮，作為隔熱材料而被廣泛使用的主要為石棉、巖棉，玻璃纖維和耐火纖維(陶瓷纖維、硅酸鋁纖維）等品種。纖維隔熱材料的分類及使用溫度如下：
影響纖維制品重要生產(chǎn)工藝因素是結(jié)合劑的類型和把它引入纖維中的方法。根據(jù)使用條件采用方法如下：結(jié)合劑物質(zhì)在纖維形成過程中溶液、乳濁液、懸浮液和細(xì)粉分散和物化；在纖維上噴射薄層結(jié)合劑；纖維骨架浸漬；用液體狀態(tài)結(jié)合劑澆纖維；機械混合。制取纖維制品用結(jié)合劑應(yīng)該滿足以下條件：保證兌現(xiàn)為高的黏附；硬化后足夠的內(nèi)聚；有易分散的nengli8和覆蓋纖維的細(xì)薄膜；阻止纖維中形成莫來石，防止收縮，纖維材料在很大程度上不增加熱導(dǎo)率和體積密度。利用聚乙酸乙烯酯分散硅溶膠，水玻璃、磷酸鋁鉻、耐火粘土、膨潤土等作為結(jié)合劑。成型系統(tǒng)（纖維+結(jié)合劑）乃是可塑的粘性糊或流動液體的懸浮液。制品成型的主要方法有：振動加壓成形，真空壓磚法，泥漿澆注，按織造工程技術(shù)取得織物制品。各種耐火纖維性能一覽表
|
產(chǎn)品
|
化學(xué)成分
|
物理性能
|
||||||||||
|
Al2O3
|
SiO2
|
Fe2O3
|
Cr2O3
|
直
徑
/mm
|
長
度
/mm
|
密度/
g/cm3
|
熔點
/℃
|
最高使
用溫度
/℃
|
長期使
用溫度
/℃
|
加熱收縮率
/%(溫度/℃,
時間/h)
|
||
|
高純硅酸鋁
|
A
|
51.7
|
47.6
|
0.2
|
-
|
3~4
|
30~40
|
-
|
>1760
|
1300
|
1100
|
3.3(1260,24)
|
|
B
|
51.8
|
47.9
|
0.1
|
-
|
3.6
|
250(最長)
|
2.73
|
>1760
|
1300
|
1100
|
3.8(1260,6)
|
|
|
高鋁
|
A
|
61.4
|
38.1
|
0.1
|
-
|
1~8
|
>15
|
-
|
>1800
|
1400
|
1200
|
2.5(1400,6)
|
|
B
|
60.2
|
38.7
|
0.2
|
-
|
2.9
|
130
(平均)
|
3.1
|
1825
|
1400
|
1200
|
2.1(1400,6)
|
|
|
含鉻硅酸鋁
|
A
|
43.5
|
51
|
0.2
|
4.2
|
1.6~
3.2
|
-
|
-
|
-
|
1480
|
-
|
2.5(1400,8)
|
|
B
|
40.5
|
55.0
|
0.2
|
4.0
|
3.5
|
47
|
-
|
1785
|
1480
|
1300
|
2.3(1400,8)
|
|
|
純氧化鋁質(zhì)
|
A
|
95
|
5
|
-
|
-
|
5
|
10~
100
|
-
|
-
|
-
|
1400
|
2.2(1500,6)
|
|
B
|
95
|
5
|
-
|
-
|
<3
|
40
|
-
|
-
|
-
|
1400
|
<3(1500,24)
|
|
|
高鋁質(zhì)
|
A
|
79.5
|
20
|
-
|
-
|
<7
|
-
|
|
|
|
1400
|
2.6(1500,8)
|
|
B
|
80
|
20
|
-
|
-
|
3
|
-
|
|
|
|
1500
|
|
|
|
莫來石質(zhì)
|
A
|
67.5~76.1
|
15.2~24.4
|
-
|
-
|
2~7
|
20~
50
|
|
|
|
1350
|
1.3(1500,6)
|
|
B
|
68~70
|
15~23
|
-
|
-
|
3~5
|
25~
60
|
|
|
|
1350
|
1.5(1500,2)
|
|
|
氧化鋯質(zhì)
|
A
|
ZrO2+ Y2O3>99
|
|
|
|
<8
|
|
|
|
|
1650
|
1.6,2.5
(1600,6)
|
|
B
|
>99
|
|
|
|
3~6
|
|
|
|
|
>1650
|
|
|
魯ICP備2021047099號
