復(fù)合材料是由兩種不同材料結(jié)合在一起形成的特性超過(guò)原本兩種基體材料的新材料。早在古埃及時(shí)代，人類(lèi)便用泥巴和麥稈結(jié)合形成最早的“復(fù)合材料”，強(qiáng)度超過(guò)泥巴和麥稈本身。

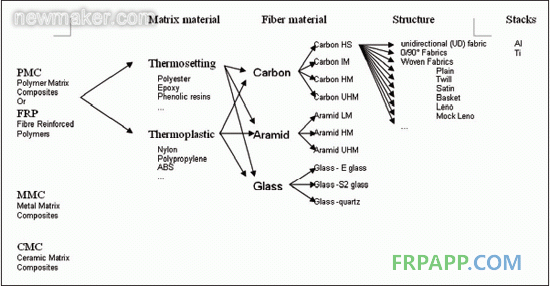

      根據(jù)基體材料的不同，現(xiàn)代常見(jiàn)復(fù)合材料可被分為塑料基復(fù)合材料（本文僅限討論塑料基復(fù)合材料）、金屬基復(fù)合材料、陶瓷基復(fù)合材料等 ；塑料基復(fù)合材料又根據(jù)糅合入基體類(lèi)的不同材料，分為碳纖維、玻璃纖維（俗稱(chēng)玻璃鋼）、芳綸等材料。更有多種不同材料疊加，如碳纖維+鋁合金、碳纖維+蜂窩材料、玻璃纖維+鈦合金等材料。

       復(fù)合材料可以根據(jù)強(qiáng)度設(shè)計(jì)要求，設(shè)計(jì)不同的纖維編織方向，選擇單方向提高材料強(qiáng)度，分為平織、斜紋織、緞紋織等各種纖維鋪設(shè)方向方法。同時(shí)，又可根據(jù)基體將塑料基復(fù)合材料分為熱塑性復(fù)合材料和熱固性復(fù)合材料 ；熱塑性材料會(huì)在高溫下融化為液體，并在低于融化溫度后變?yōu)楣腆w。這個(gè)過(guò)程可被不斷重復(fù)，類(lèi)似小的方冰塊。熱固性材料特性不同。足夠的熱量會(huì)產(chǎn)生化學(xué)反應(yīng)，稱(chēng)為“交聯(lián)”，材料會(huì)永遠(yuǎn)變形。熱固即為“隨熱而固”。交聯(lián)后，熱固材料不會(huì)融化。過(guò)高溫度，熱固材料會(huì)燒焦，物理特性會(huì)降低。

       復(fù)合材料與金屬相比，具有以下特點(diǎn) ：減少重量，減少零部件數(shù)量，更高強(qiáng)度和剛性 ；更好耐沖擊性，更好耐疲勞性，更好隔熱和隔音性，更好防振和噪音衰減性，無(wú)電流腐蝕性；控制纖維方向，確定材料不同方向特性；生產(chǎn)復(fù)雜形狀產(chǎn)品。

       由于復(fù)合材料由兩種或多種材料糅合在一起，且纖維的鋪設(shè)方向、分層不同，所以對(duì)加工提出了更高挑戰(zhàn)，在加工過(guò)程中容易產(chǎn)生以下問(wèn)題：刀具快速磨損、毛刺過(guò)大、材料分層、剩余纖維未切除、加工過(guò)熱等問(wèn)題。

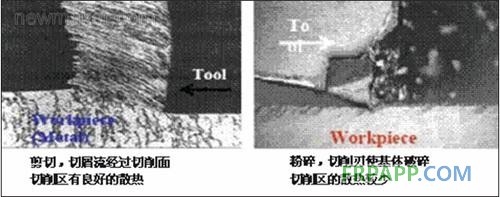

       復(fù)合材料加工與金屬加工機(jī)理有著本質(zhì)不同，金屬加工時(shí)被加工材料比切削刀具更軟，切削過(guò)程中被加工材料沿著剪切面形成連續(xù)的塑形變形，從而形成連續(xù)、鋸齒狀的斷續(xù)的切屑變形。而復(fù)合材料加工本身為一系列脆性破壞過(guò)程，切削刃的撞擊使得堅(jiān)硬的纖維粉碎，形成粉末狀或者毛刷狀的碎屑。

       由于復(fù)合材料的高耐磨性，刀具通常采用金剛石涂層或者PCD（聚晶金剛石）刀具切削。同時(shí)，在復(fù)合材料加工過(guò)程中，需要鋒利的切削刃將纖維切除。金剛石涂層可以顯著提高刀具壽命，但金剛石涂層在涂前需要刃口處理，方便涂層附著。金剛石涂層本身有一定厚度，會(huì)造成刀具較不鋒利，通常刃口圓角約為20um。PCD刀具直接刃磨而成刃口，所以可以比較鋒利，通常刃口圓角約為10um。

       兩種刀具的選擇通常根據(jù)客戶生產(chǎn)規(guī)模來(lái)定，如果是小批量多品種產(chǎn)品加工，可采用金剛石涂層刀具；如果是大批量定型產(chǎn)品，追求效率，可采用PCD刀具。加工常見(jiàn)碳纖維復(fù)合材料，金剛石涂層刀具銑削線速度約為200-400m/min，而PCD刀具銑削線速度可以達(dá)到400-800m/min。

       復(fù)合材料廣泛應(yīng)用于航空航天，能源（風(fēng)電葉片），汽車(chē)，運(yùn)動(dòng)器材，醫(yī)療，游艇等行業(yè)，主要目的為材料的高強(qiáng)度和低密度。如常見(jiàn)的碳纖維，強(qiáng)度接近高強(qiáng)度鋼，而密度為2.4g/cm3，比鋁合金密度還低；芳綸材料密度更低至1.3-1.4g/cm3。

       隨著復(fù)合材料生產(chǎn)成本的不斷降低，產(chǎn)量大幅提升，其應(yīng)用范圍也越來(lái)越廣，隨之帶來(lái)的加工挑戰(zhàn)也不斷增加，我們必須不斷研制更多新型專(zhuān)用復(fù)合材料刀具，滿足市場(chǎng)需求。
