關于材料及制品的力學性能強度及剛度的概念：強度是指材料受力破壞時，物體內的最大應力值。根據受力情況不同，可分為拉伸、壓縮、彎曲、扭轉、沖擊、剪切等強度。也可以說強度就是材料在外力作用下，抵抗破壞的能力，因此，也就是牢不牢的問題。剛度是表示結構物對變形的抵抗能力，受同樣大小的力，如果剛度大則變形小，鋼絲和橡皮筋在同樣大小的里作用下，鋼絲變形小，說明剛度大，而橡皮筋則相反。如果粗細不同的兩根橡皮筋用同樣大小的里來拉，則細的變形大，剛度就小。玻璃鋼成型時，有時在某些部位做上加強筋，就是為了提高這個部位的剛度。因此，剛度是厚度的函數，也就變形不變形的問題。


        強度主要體現在拉伸方面，剛度主要體現在彎曲方面，剛度有時比高的拉伸強度更為重要。


       對于我們制作的雙壁罐經過國家玻璃鋼制品質量監督檢驗中心檢測，其彎曲強度達到了187MPa，彎曲模量達到了7.13MPa，沖擊韌性90.4Kj/m2。我們使用的490#樹脂做的短切纖維試驗拉伸強度值為163MPa，比普通的噴射成型玻璃鋼制品強度（一般130MPa）高，我們需再做拉伸試驗確定一下拉伸強度值。


       玻璃鋼的性能優點之一：比強度高。比強度=強度/密度，玻璃鋼的密度介于1.4~2.0之間，只是普通碳鋼的1/4~1/5，比輕金屬鋁還要輕1/3左右，而機械強度高，某些方面甚至接近普通碳鋼水平。按比強度計算，玻璃鋼不僅大大超過配套碳鋼，而且可達到和超過某些特殊合金鋼的水平。

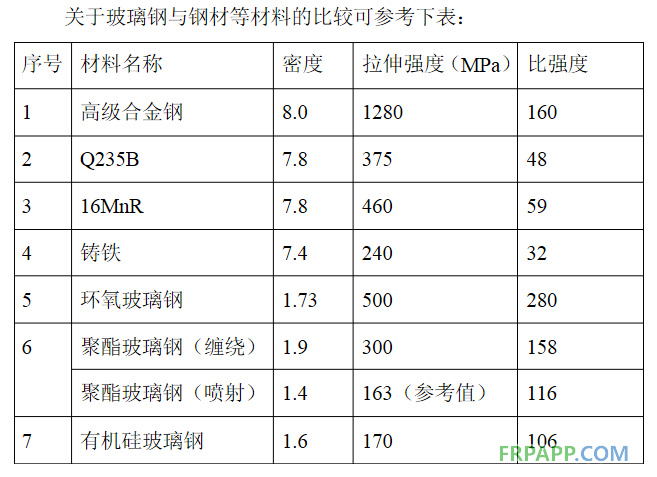

       Q235B彎曲強度為235MPa，玻璃鋼的彎曲強度因纖維類型及含量的不同而不同，短切纖維180MPa，玻璃布300MPa，纏繞的高達700MPa。

       總之，玻璃鋼的強度與成型工藝有很大關系，而對于我們的雙壁罐成型方式為噴射，纖維含量低，因此相對于纏繞工藝實現的雙壁罐拉伸強度要低，這是資料可查的，需要我們在講解時注意的。要著重宣傳加筋后的罐體剛度增大后通過試驗顯示出的剛度特性來彌補拉伸強度的不足。前邊提到了“有時剛度比強度重要”。
