世界首款熱塑性復合材料汽車制動踏板成功量產

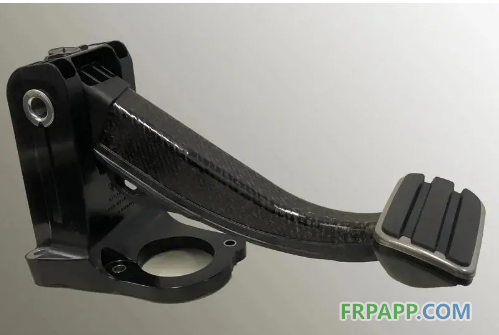

       制動踏板，也就是人們俗稱的“腳剎”，因為與汽車的安全性有著更為密切的關系，對自身的強度、剛度、扭轉載荷有著更高的要求。此次博戈創新研發的全熱塑性復合材料制動踏板，尺寸為350毫米x90毫米x60毫米，與早先的設計方案相比，有機板用量減少了33%，名義壁厚從3毫米降至2毫米，該產品的重量約為金屬踏板的一半，強度卻與其相近，甚至高于后者，有助于提升駕駛者的駕駛體驗。



      博戈針對制動踏板的不同位置分別使用了三種不同的材料，殼結構作為踏板的主要承重結構，需耐受最高3000牛頓的壓力，同時還需要保證它足夠輕薄、性價比足夠高，選用了連續玻纖有機板；對于有機板上需要局部增強的部分，使用了單向玻纖帶，并遵照汽車廠商對特定溫濕度條件下材料應變曲線的要求，通過有限元分析的方法計算出鋪放的路徑；另外，為實現踏板中的功能性幾何形狀，博戈使用了由多個供應商提供的短切玻纖，利用復合模塑工藝形成加強筋和其他輔助結構。通過混合使用三種不同形態的玻纖增強材料，博戈實現了對纖維取向的精確控制，既滿足了制動踏板的性能要求，又避免了材料的浪費、減少了壁厚、縮短了生產周期、降低了部件成本。



       早在2008年，博戈就開始使用連續纖維有機板和短切玻纖，利用復合模塑工藝（overmoulding）生產汽車零部件。2018年，又引入了熱塑性單向帶，并通過工藝的創新縮短了生產周期、降低了成本、擴大了業務量，同年，博戈首批量產熱塑性復合材料汽車制動踏板下線，現有生產線的年產量可達到100萬件。



       時代新材博戈全球創新中心總經理Daniel Haffelin博士工程師表示，隨著汽車行業逐漸向電動方向發展，制動踏板的設計也將因為電氣化集成的要求變得更加復雜，時代新材博戈也將致力于打造更有價值的汽車產品，提升行業競爭力。
