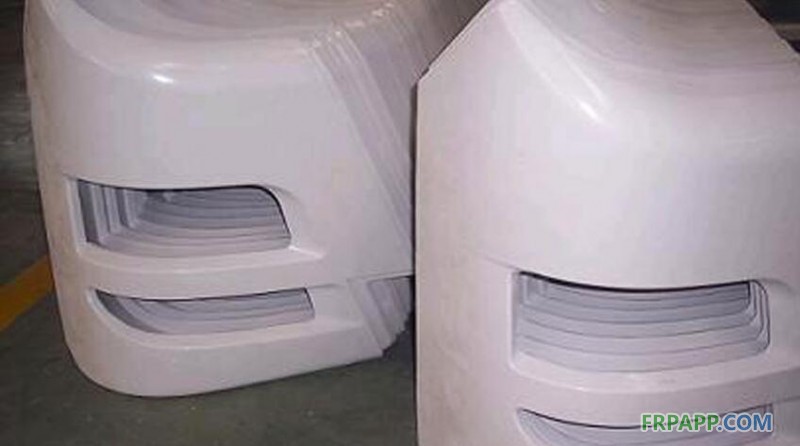

方鑫FX-3508 SMC/BMC樹脂具有高反應(yīng)活性,良好的機(jī)械性能和耐熱性能以及穩(wěn)定的增稠性能，添加LPA-3，LPA-4低收縮劑，低輪廓添加劑后只憑可獲得低收縮，零收縮效果達(dá)到A級(jí)表面。專用于SMC/BMC生產(chǎn)工藝。廣泛應(yīng)用于汽車、電器以及建筑等領(lǐng)域。

二、液體樹脂性能指標(biāo)：

液體樹脂性能指標(biāo)
項(xiàng)目	數(shù)據(jù)	測(cè)試標(biāo)準(zhǔn)
外觀	淡黃色透明液體
粘度25℃ Pa.s	1.4-2.3	GB/T 7193.1-2008
酸值mgKOH/g	9.5-17.5	GB/T 2895-2008
膠凝時(shí)間（25℃/min）	3-7	GB/T 7193.6-2008
固體含量（%）	62-68	GB/T 7193.3-2008
熱穩(wěn)定性80℃	>24H	GB/T 7193.5-2008
包裝	220KG/桶

三、樹脂澆鑄體性能指標(biāo)：

樹脂澆鑄體性能指標(biāo)
項(xiàng)目	數(shù)據(jù)	測(cè)試標(biāo)準(zhǔn)
外觀	澆鑄體無(wú)缺陷
拉伸強(qiáng)度Mpa	65	GB/T2567-2008
拉伸彈性模量Mpa	3400	GB/T2567-2008
斷裂延伸率%	2.0	GB/T2567-2008
彎曲強(qiáng)度Mpa	120	GB/T2567-2008
彎曲彈性模量Mpa	4000	GB/T2567-2008
沖擊強(qiáng)度KJ/㎡	9	GB/T2567-2008
熱變形溫度℃	130	GB/T1634-2004
線收縮率%	0.7	GB/T15585-1995
巴氏硬度	50	GB/T3854-2005

   1. 本資料是依據(jù)GB標(biāo)準(zhǔn)，根據(jù)方鑫公司的實(shí)際情況，結(jié)合用戶的需要編寫而成的。

   2．由于在使用方鑫公司產(chǎn)品的過程中存在著許多可變因素，因此建議用戶在使用前有必要進(jìn)行測(cè)試和試驗(yàn)。

   3．由于不飽和聚酯樹脂的用途日益廣泛，因此，產(chǎn)品的某些性能對(duì)某特定用途可能不完全適用。方鑫公司保留對(duì)某些技術(shù)參數(shù)的修改權(quán)。

   4．如果用戶對(duì)所需的產(chǎn)品及需要了解的問題在本資料中不能找到，請(qǐng)與我公司直接聯(lián)系，我公司將根據(jù)用戶的需要盡我們所能提供服務(wù)。

   5．本資料中所列的不飽和聚酯樹脂產(chǎn)品均屬于危險(xiǎn)品，貯，運(yùn)須按國(guó)家有關(guān)規(guī)定辦理。

   6．液體不飽和聚酯樹脂是不穩(wěn)定的，應(yīng)貯存在陰涼處，避免火種，隔離熱源。20℃以下貯存期為三至六個(gè)月（預(yù)促進(jìn)樹脂為三個(gè)月，非預(yù)促進(jìn)樹脂為六個(gè)月），20℃-30℃以上貯存期將進(jìn)一步縮短。
