玻璃鋼夾砂管頂管后破裂修補(bǔ)工藝

      在大口徑玻璃鋼夾砂管頂管施工時(shí)，由于管材偏心受壓過(guò)大等原因，管材容易出現(xiàn)破裂、滲水的現(xiàn)象。管材破裂如無(wú)法修補(bǔ)，則該管段必須作廢重新鋪設(shè)，本文就埋設(shè)較深的玻璃鋼夾砂管出現(xiàn)破裂后管道的修復(fù)進(jìn)行介紹。
1、修復(fù)方法
      施工過(guò)程中先用進(jìn)行管外注漿止水，后采用純玻璃鋼補(bǔ)強(qiáng)。管外注漿壓力注漿是將水泥漿通過(guò)壓漿泵、注漿管注到管外土層中，以填充、滲透和擠密等方式，驅(qū)走土體裂隙中或土顆粒間的水分和氣體，并填充其位置。硬化后將巖土膠結(jié)成一個(gè)整體，形成一個(gè)強(qiáng)度大、壓縮性低、抗?jié)B性高和穩(wěn)定性良好的新的土體，從而使地基得到加固，防止?jié)B漏和不均勻沉降。然后采用純玻璃鋼進(jìn)行加固處理（下文以DN1810玻璃鋼夾砂管作為論證材料）。
2、注漿參數(shù)確定
      注漿孔各項(xiàng)參數(shù)如下：（參數(shù)引用DBJ15-38-2005《建筑地基處理技術(shù)規(guī)范》）。
      2.1孔距
      根據(jù)表<土層中漿液有效擴(kuò)散距離或擴(kuò)散半徑》。根據(jù)處理管段上部的土層情況，按中砂土選擇擴(kuò)散半徑，取值為0.8，注漿固結(jié)體需交接，因此擴(kuò)散系數(shù)取1.5倍擴(kuò)散半徑。
      L=1. 5Ri=I.5×0.8=1. 2m
      R1——漿液的有效擴(kuò)散半徑(m)，中（粗）砂層取0. 8m。

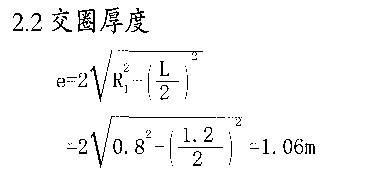

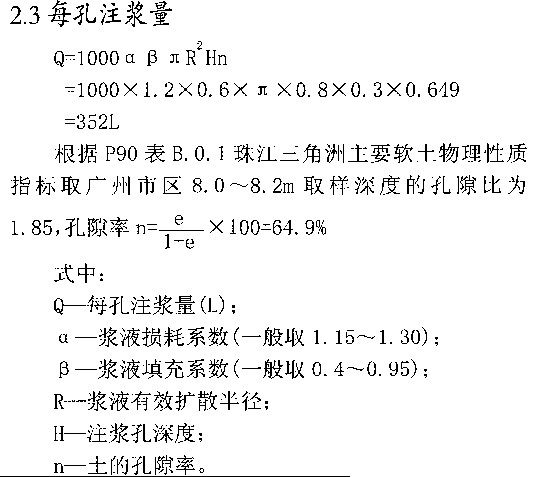

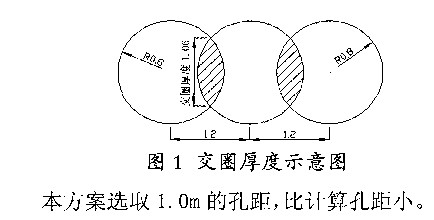

2.4水泥用量
      水灰比取1:1，即水泥l(xiāng)OOkg，加水lOOkg，水的體積為IOOL，水泥的體積為100/3=33. 3L，水泥漿體積為100+33. 3=133. 3L。每孔注漿量為352L，即水泥用量為264kg。
2.5注漿壓力
      在淤泥或淤泥質(zhì)土的經(jīng)驗(yàn)數(shù)值為0. 1～0. 4MPa，在砂土中的經(jīng)驗(yàn)數(shù)值為0. 2～1. 5MPa，在黏性土中的經(jīng)驗(yàn)數(shù)值為0. 3～0. 6MPa，本工程位置上部分為淤泥質(zhì)土，下部分為黏性土，因此最大注漿壓力取1. OMPa，也就是終止?jié){壓為1．OMPa。

資料下載   玻璃鋼夾砂管頂管后破裂修補(bǔ)工藝.pdf
