（一）輕質高強

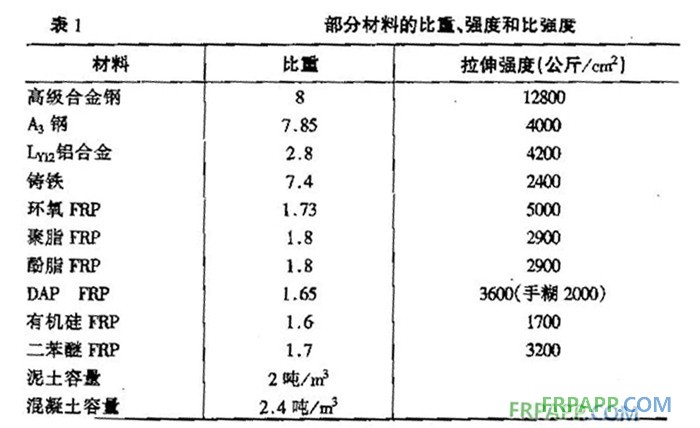

       比重在1.5～2.0之間，只有碳鋼的1/4—1/5，可是拉伸強度卻接近，甚至超過碳素鋼，而比強度可以與高級合金鋼相比，因此，在航空、火箭、宇宙飛行器，高壓容器以及在其它需要減 輕自重的制品應用中，都具有卓越成效。某些環氧FRP的拉伸、彎曲和壓縮強 4000公斤/厘米2以上。見表1。

     （二）耐腐蝕性能好

       FRp是良好的耐腐材料'對大氣、對水、對一般濃度的酸、堿、鹽、對多種油類和溶劑都有較好的抵抗能力。正在應用到化工防腐的各個方面，正取代了碳鋼、不銹鋼、木材，有色金屬等。

     （三）電性能好

       是優良的絕緣材料，用來制造絕緣體。高頻下仍能保持良好介電性。微波透過性良好已廣泛用于雷達天線罩。

     （四）熱性能良好

       FRP導熱系數低’室溫下為0.3 - 0.4千卡／米·時·度，只有金屬的1/100 - 1/1000，是優良的絕熱材料。在瞬時超高溫情況下，是理想的熱防護和耐燒蝕材料，能保護宇宙飛行器在20100℃以上承受高速氣流的沖刷。


注：比強度即強度除以比重

      （五）可設計性好

       1)可以根據需要，靈活地設計出各種結構產品，來滿足使用要求，可以使產品有很好的整體性。

       2)可以充分選擇材料來滿足產品的性能，如：可以設計出耐腐的、耐瞬時高溫的、產品某方向上有特別高強度的、介電性好的等等。

     （六）工藝性優良

       1)可以根據產品的形狀，技術要求，用途及數量來靈活地選擇成型工藝。

       2)工藝簡單，可以一次成型，經濟效果突出，尤其對形狀復雜，不易成型的數量少的產品’更突出它的工藝優越性。

      不能要求一種FRP來滿足所有要求，FRP不是萬能的，FRP也有它的不足之處：

    （1）彈性模量低

      FRP的彈性模量比木材大兩倍，但比鋼(E=2.lx )小10倍，因此在產品結構中常感到剛性不足，容易變形。

      可以做成薄殼結構，夾層結構，也可通過高模量纖維或者做成加強筋等形式來彌補

    （2）長期耐溫性差

    一般FRP不能在高溫下長期使用，通用聚酯FRP在50℃以上強度就明顯下降'一般只在100 aC以下使用；通用型環氧Ⅱ口在60℃以上，強度有明顯下降。但可以選擇耐高溫樹脂使長期工作溫度在200℃- 300℃是可能的。

    （3）老化現象

      老化現象是塑料的共同缺陷，FRP也不例外，在緊外線，風砂雨雪，化學介質，機械應力等，作用下容易導致FRP性能下降。

    （4）濕強度低

      FRP長期在濕態下工作，強度下降50%左右，但是下降有一定限度，而且干燥后又得到很大程度的恢復。

      可通過選擇樹脂和工藝，使用偶聯劑，增加富樹脂層或者設計時增加安全系數來克服。

    （5）層間剪切強度低

層間剪切強度是靠樹脂來承擔的，所以很低。可以通過選擇工藝、使用偶聯劑等方法來提高層間粘結力，最主要的是在產品設計時，盡量避免使用層間受剪。
