玻璃鋼天線罩結構設計及試驗分析

   　 4.3 加載程序
    　預加載：0.0→0.5→1.0→0.8→0.6→0.5→0.4→0.3→0.2→0.0(MPa)
   　 第一次加載：0.0→0.5→1.0→1.5→2.0→2.5→3.0→3.5→4.0→4.1→4.2→4.3→4.4→4.5(保壓2h)→4.0→3.0→2.0→1.0→0.0(MPa)
    第二次加載：0.0→0.5→1.0→1.5→2.0→2.5→3.0→3.5→4.0→4.2→4.5→4.6→4.8→5.0→5.1→5.2→5.3→5.4→5.5→5.6→5.7→5.8→5.9→6.0→4.5→4.0→3.0→2.0→1.0→0.0（MPa）
   　 在各壓力等級下測量應變值(給出的應變值,已進行靈敏系數及導線修正處理)。
　　4.4 試驗結果
　　4.4.1 P-ε曲線
 　   天線罩A-A剖面上內壁的第2’測點的周向應變為最大，壓力為4.5MPa時，應變值為4818με；壓力為6.0MPa時，應變值為6790με。第2’、3’測點上各方向的P-ε曲線如圖6所示。A-A剖面上外壁的第2、3測點上各方向的P-ε曲線如圖7所示。

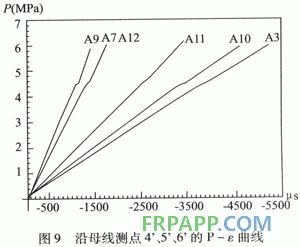

    　沿天線罩母線上外壁的測點4、5、6兩個互相垂直方向的P-ε曲線如圖8所示。內壁測點4’、5’6’各方向的P-ε曲線如圖9所示。

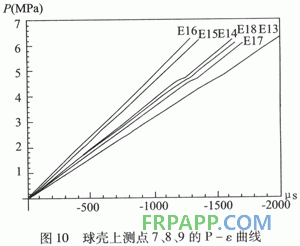

    球殼頂上外壁測點7、8、9各方向的P-ε曲線如圖10所示。內壁測點7’、8’、9’各方向的P-ε曲線如圖11所示。




   　 從圖6~11的P-ε曲線可見，靜水壓力加到6.OMPa，天線罩的P-ε曲線是線性的。
　　4.4.2 殘余應變
   　 天線罩加壓到4.5MPa保持2h后退壓，從測試結果看，退壓1h后完全恢復，沒有殘余應變；
    　天線罩加壓到6.0MPa再退壓到零，退壓后過10min殘余應變僅為剛退壓時的1/3~1/4，1~2h后，同樣能完全恢復，沒有殘余應變。
