纏繞成型芯模結構與制造

（二）管道芯模
       這類芯模通常有三種結構形式。
       1、無封頭的整體式結構（圖3-5)，這種模具一般由芯軸、副板、外筒體三部分組成，適用于較大角度的常用復合材料管道的纏繞。

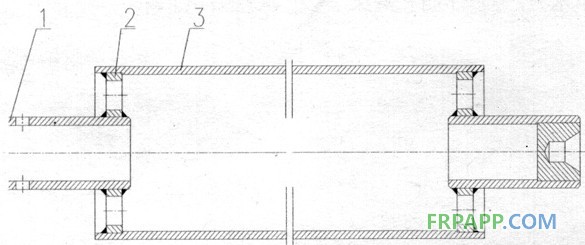

                                                    1一芯軸2一副板3一筒體
                                                    圖3-5無封頭整體式芯模結構示意圖
       2、帶封頭的整體式結構（圖3-6）。這種結構除中間芯軸、副板、外筒體之外，為滿足纏繞工藝實施需要，模具兩端還安裝有可拆卸的封頭。這種結構的芯模一般適用于有小角度纏繞要求的復合材料管道的纏繞成型，封頭部分只是為了實現纏繞線形而設置，通常在制品固化后需要加工掉，所以封頭的尺寸要求不嚴格，可根據產品批量的大小采用金屬或非金屬材料，封頭和筒體之間應便于拆裝且定位可靠。

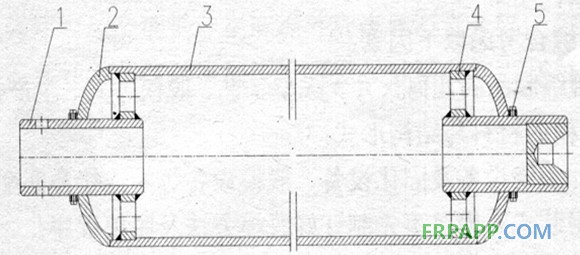

                                         1一芯軸2一封頭3一筒體4一副板5一固定環
                                                      圖3-6帶封頭整體式芯模結構示意圖
       3、組合式結構。這種結構視具體情況可帶封頭，也可不帶封頭，一般適用于脫模設備局限（如對于較長管道，脫管機行程不夠）或脫模困難（產品內腔有影響脫模的結構）等情況。根據產品的具體形式可設計為軸向拆分，徑向拆分等。圖3-7就是一個因脫管機行程不夠而設計的軸向拆分式管道纏繞芯模。

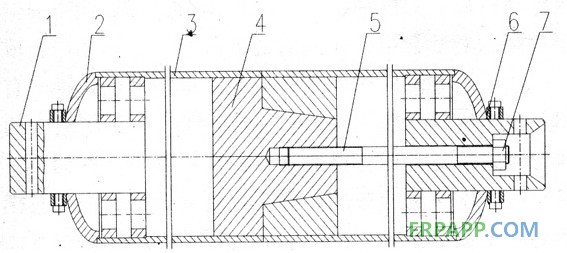

            1一芯軸2一封頭3一筒體4一聯結塊5一鎖緊螺桿 6一固定環7一螺母
                                             圖3-7組合式結構芯模示意圖
