FRP的吸水性和耐水性是兩個不同概念。
(一)吸水。是物理過程，吸水后FRP增重，直至飽和，這個過程是逆的，即浸水時重量增加，強度下降，離水干燥后，又得到回升。如618#環氧FRP，在水中煮36h，彎曲強度僅保留48%，自燃干燥半年后，強度可恢復到原來的86%;玻璃布經熱處理的307#聚酯FRP，在25~30℃水中泡190天，彎曲強度僅保留45%，離水干燥190天后，強度可恢復到原始的80%。制品，在水中的強度變化都有自己一定的保留率。

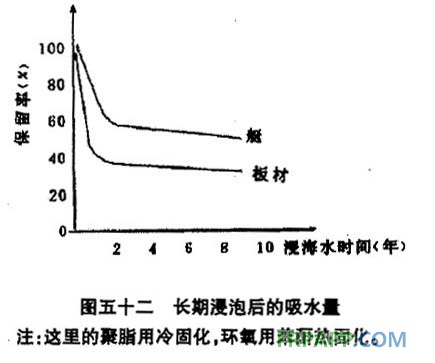

下面對圖五十一和圖五十二進行分析：
（1）初期，吸水增量很快，而后飽和，當出現重量下降時（曲線拐點）說明此時FRP中樹脂大分子開始被降解，溶質被萃取出來，對聚酯FRP來說是十分明顯的。圖五十二中的聚酯FRP因為都是冷固化，故失重較大，纖維同時也被侵蝕，故重量下降很大。
總的說，聚酯FRP浸泡前期力學性能迅速下降；約經2年可達到中期（平衡期），這一時期可長達10 - 20年，此時變化緩慢、達到濕態極限值；后期才是破壞期。
(2)環氧澆鑄體的吸水性比聚酯澆鑄體小，對同一種樹脂而言，其澆鑄體又比其FRP吸水性小，這是因為玻璃纖維作了水的“向導”，水從纖維和樹酯的界面或毛細孔浸入。所以，如果要用FRP制品來盛液態介質（包括水）時，需要采取下列措施：
(a) FRP的含膠量要大；
(b)表面要有富樹脂層，最好有膠衣層；
(c)樹脂對纖維要充分浸潤；
(d)纖維表面要經過化學處理；
(e)定期涂刷油漆，是保護FRP的重要手段（如醇酸漆等）；
(3)環氧FRP的吸水性，比聚酯FRP小。這就說明在制造FRP盛水（或其它介質）容器時，需要選擇適應的樹脂。樹脂的親水基團少、結構緊密、交鏈密度大，都可降低吸水量。

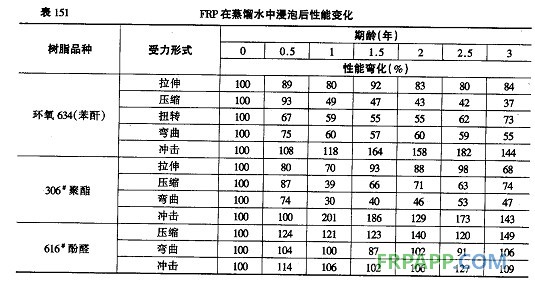

FRP在蒸餾水中浸泡三年的情況見表151。
表151分析：
(1)FRP在蒸餾水中浸泡三年情況是：
a)加壓成型的酚醛FRP，力學性能（除沖擊外）沒有明顯下降；
b)環氧下降20 - 40%；
c)聚酯下降40 - 60%；
(2)從受力形式來看：
a)壓縮強度下降最大；
b)彎曲、拉伸下降小；
c)沖擊有時還上升，這與工作艇在海水中的表現類似。
還有種試驗，用306。聚酯FRP板材，分別在長江、珠江、黃浦江、勃海、東海以及蒸餾水中經過三年自然老化。對彎曲強度的影響仍然類似圖五十一那樣。
FRP在海水中表面仍有海生物寄生，海蠣子最多，次為海螺、水草、靜置時更易產生。
魯ICP備2021047099號
