片狀模塑料(簡稱SMC)是由不飽和聚酯樹脂、低收縮添加劑、填料、固化劑、增稠劑、脫模劑和玻璃纖維等組成的一種干片狀的預浸料，它具有收縮率低、強度高、成型方便等特點，特別適合工業化大規模生產。隨著國內SMC生產制造技術、模壓成型技術的不斷提高，模具成本的降低、政府對工作環境等要求的提高，原來許多由手糊、噴射等工藝進行成型的產品，固化時間長、生產效率低、勞動力大、對環境有污染， 開始逐步使用SMC模壓成型工藝。國內SMC已廣泛應用于電器工業，如開關柜外殼、滅弧片、隔護板等；用于汽車、拖拉機駕駛室外殼，火車車廂窗框、坐禱；建筑用設施，如浴盆、凈化槽等。
目前國內SMC模塑料的生產廠家很多，但是大部分廠家生產的SMC片材寬度僅為0.6米,生產SMC片材3KG/米,生產能力6噸/8小時,（1米寬SMC片材為5KG/米，生產能力10噸/8H）。并且當模壓大面積制品時,由于片材鋪層面積不夠,使片材流程加長,產生纖維取向收縮,造成表面波紋;嚴重時會進入空氣,使制品截面出現氣孔和對結線。這就需要生產大寬幅的SMC片材。
SMC片材由0.6米寬增加到1米，每米的玻纖含量由0.6公斤就增加到了1公斤。如何浸潤好這些增加近一倍的玻璃纖維，做到增稠控制一致性，就成為了該課題的技術關鍵。如果片材很硬，常常導致壓制時的流動性不好；太軟，工人在操作時粘手，外表面的薄膜上也粘滿了樹脂，不僅增加了操作上的不便，而且壓制的成型品易出現氣泡等缺陷，局部位置強度差，制品容易開裂。

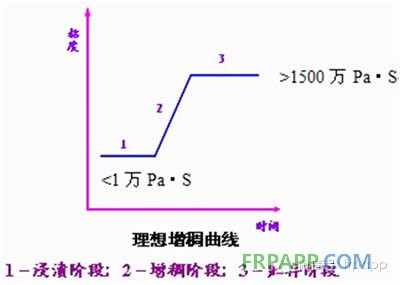

1) 初期浸漬階段，樹脂增稠要足夠緩慢，保證玻纖良好的浸漬。一般要求半小時內粘度不超過6萬厘泊。
2) 增稠階段速度要足夠快，能夠盡快進入模壓操作。即樹脂糊粘度大于1500萬厘泊。
3) 模壓料達到模壓粘度時，粘度保持平穩，有較長的貯存壽命。
做好增稠粘度的控制，可以帶來以下優點：
1) SMC片材表面不粘手，易于操作；
2) SMC成型時，玻璃纖維能夠流向成型品的所有部分，保證成型品各部分物理、化學性能的穩定；
3) 使成型品具有好的外觀。
當前，國家非常重視民用電器產品的防火安全問題 所以，研究SMC配方及工藝，制定和控制增稠曲線，生產合格的1.0米寬阻燃SMC片材，是當前比較熱門的課題。
實驗部分
1 主要原材料

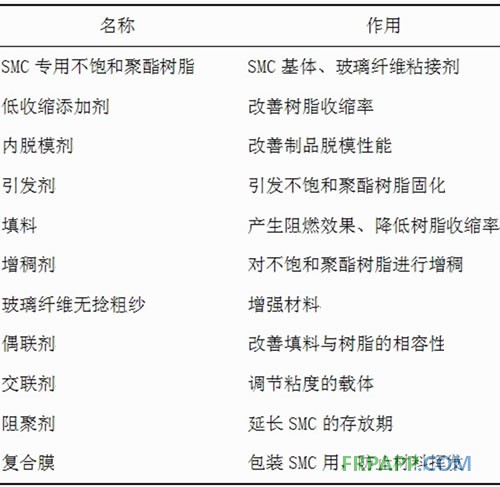

SMC的組成比較復雜，使用的原材料多達十多種，每種原材料的種類、性能、質量及其相互配比對SMC的生產工藝，成型工藝及最終制品的性能、價格都有很大影響。常用原材料見下表。
2 主要實驗設備
SMC生產機組、高速分散機、BROOKFEILD粘度計、電子萬能力學實驗機、沖擊實驗機、200T模壓壓機及樣條模具、樹脂生產用制氮機和空壓機。
3 SMC生產工藝

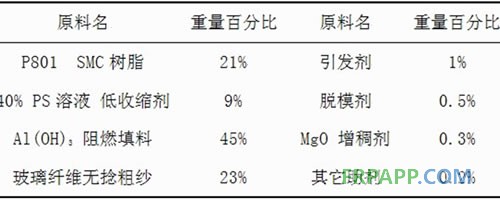

1) 生產阻燃SMC配方
2) SMC生產設備

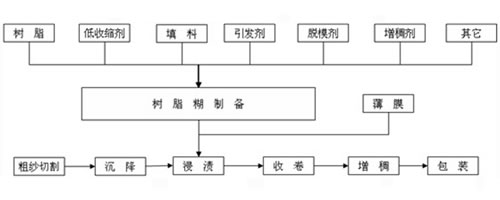

SMC 生產設備分二部分：一是配制樹脂糊設備， 一般使用立式高速分散機；二是SMC復合機，工藝流程如下圖所示。

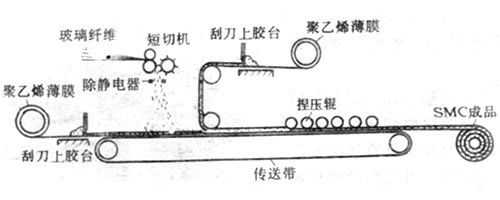

3)SMC成型過程示意圖
4 料脂糊制備
1) 樹脂、低收縮劑和引發劑，在低剪切力下混合攪拌均勻。
2) 脫模劑和填料混合到溫度達到32-37℃時為止。
3) 加入增稠劑MgO混合一分鐘后，將樹脂糊送到SMC機組刮料槽內。
5 SMC復合
將制好的樹脂糊加入上下兩個樹脂糊槽中，開動復合機，下薄膜放卷，經下樹脂刮刀后，薄膜被均勻地涂敷上一定厚度的樹脂糊。當其經過纖維沉降區時，粗紗經切割后均勻地沉降其上。短切無捻粗紗長度為25mm，玻纖含量23%。承按了短玻璃纖維的薄膜， 在復合輥處與以同樣方式涂敷樹脂糊的上薄膜復合，將玻纖夾在中間，形成夾層結構。夾層在浸漬區受到一系列壓輥的滾壓作用，使樹脂糊浸透纖維。最后由收卷裝置收集成卷。
6 SMC 增稠
送往熟化間增稠，直至不粘手，可剪裁、稱量及模塑為止。通常采用加速增稠。加速增稠一般可在帶有鼓風設備的熟化室內進行。加速增稠， 溫度為35～40℃ ，時間約10小時。但最后還應以增稠曲線判定增稠的程度和結果。
7 樣條模壓
用60T壓機，模溫為155℃，保壓壓力為15Mpa，保壓時間為120s的條件下壓制：φ100X3的圓形試片15塊，用于顏色、外觀、收縮率、電氣強度的測試；120X(10±0.2)X（4±0.2）試片用于沖擊強度和彎曲強度的測試。樣條冷卻24H后，方可進行檢測。

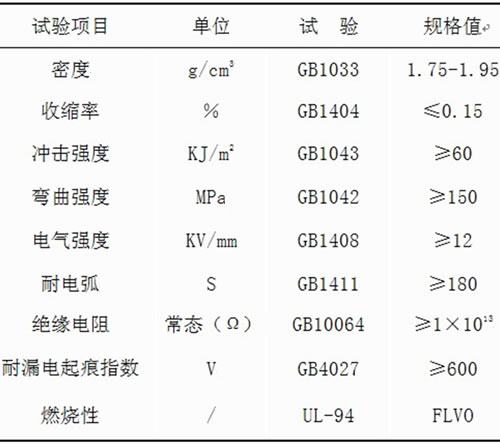

阻燃SMC技術指標
魯ICP備2021047099號
