耐深水壓雷達天線罩的結構強度分析與校核

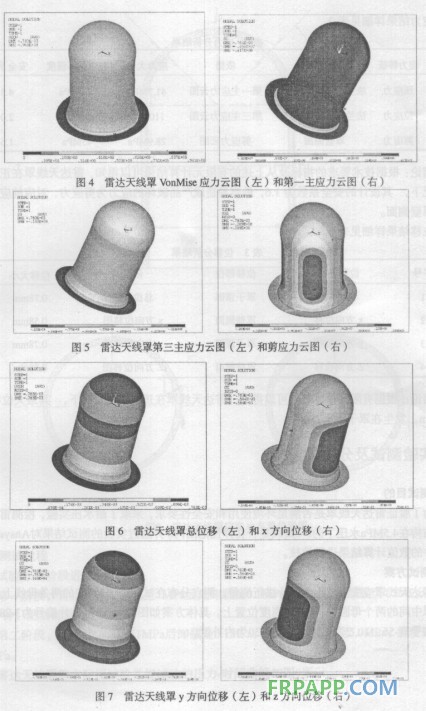

a)雷達天線罩在水壓、水流壓、慣性力作用下應力結果如圖4～圖5所示。
　　b)雷達天線罩在水壓、水流壓、慣性力作用下位移結果如圖6～圖7所示。

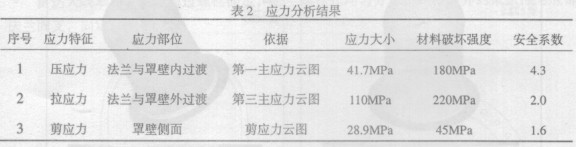

　　應力結果詳細見表2。

結論：根據技術要求的指標及從上述的有限元計算結果可以得知，雷達天線罩在正常工作情況下，其設計的安全系數為1.6，最容易造成產品破壞的應力為剪應力，對應的應力位置為罩壁側面。
　　位移結果詳細見表3。

　　結論：根據有限元計算結果可以得知，雷達天線罩在正常工作情況下，其最大位移為0.78mm，發生在罩子頂部。

4　實驗測試及分析

4.1　測試目的
　　為了驗證雷達天線罩是否滿足環境使用和安全性要求，采取了耐水壓實驗，檢測雷達天線罩結構在4.5MP冰壓下的P-ε曲線是否在彈性范圍內。并通過實驗的測試結果對Ansys有限元軟件的數值計算結果進行校核。
4.2　測試方案

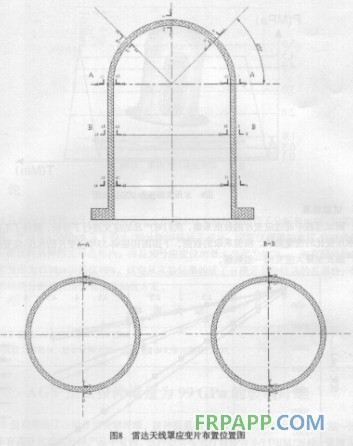

　　雷達天線罩應變值采用應變片進行測量，測點分布在試件相隔180度的兩條母線上以及雷達罩中間的兩個母圓處，在5個高度位置上。具體方案如圖8所示。外貼片編號為3-28，內貼片編號31-56，1、2為外補償，29、30為內補償。
