耐腐蝕玻璃鋼電解槽在氯堿工業中的運用

玻璃磷片具有較高的耐熱性能,耐酸堿性能良好,熱膨脹系數小,有良好的彈性和韌性,在樹脂中覆蓋性強,附著力較高。由于鱗片在樹脂涂層中疊合排列,能提高玻璃鋼的密實性和抗滲性,大大增強玻璃鋼的防腐蝕作用。

3.2　結構設計

在大多數手糊法玻璃鋼制作工藝中,采用的結構為膠衣層、增強層及外表層。其制品在實際生產運用中,使用周期不長,表現為耐腐蝕FRP在酸、堿、鹽等液體以及氣體介質中,使用一段時間,少則數周或數月,長則1—2年后,FRP表面便出現冒汗現象,繼而出現腐蝕液體、氣(汽)體滲漏,嚴重的則出現FRP分層破壞,究其原因,主要有幾個方面的問題:玻璃纖維存在細微的缺陷以及玻璃纖維的構成物在外界條件下極易析出,發生纖維自身劣化;樹脂的選擇不當;樹脂 纖維的粘結不佳;樹脂與纖維在材質上存在剛性差異。

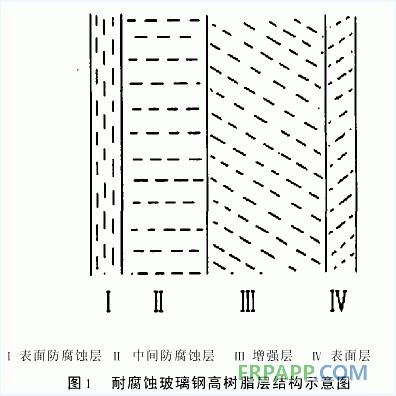

從影響FRP的抗滲性因素分析可知,玻璃鋼中玻璃纖維的存在及其含量的高低是影響FRP質量的主要因素。因而減少FRP中纖維含量,增加樹脂含量是改善抗滲性的主要方向。故而在設計FRP的結構中,采用高樹脂層設計的原理,其結構設計為表面防腐蝕層、中間防腐蝕層、增強層和外表層。其結構示意圖如圖1所示。

表面防腐蝕層:采用玻璃磷片樹脂涂層、表面氈(中堿BMT,30g/m)與樹脂結構,其含膠量可達90%以上,以提高耐腐蝕性和抗滲性能。

中間防腐蝕層:6mm以上。采用短切纖維氈(中堿450g/m)與樹脂結構,其含膠量可達80%以上,同時再鋪一層表面氈作為埋伏防線,起到第二次防滲作用。
