江蘇金益集團公司的鄒升用二苯酮類紫外線吸收劑UV-B(2-羥基-4-芐氧基二苯酮)代UV-531穩定UPR，在常州253廠進行為期1年的大氣曝曬試驗，測其透光率(I)與色差(△E)，結果列于表4。
由表4可見，經1年的老化試驗，UV-B的透光率為72.5％ ，色差為5.8，UV-531的相應值為73.5％、5.8，以上數據說明，用UV-B代替UV-531是可行的。
南京航空學院的沃丁柱¨ 用各種光穩定劑改性牌號為F-3的UPR(南京復合材料總廠產品)，加入不同的穩定劑(ω=0.5％)澆注成型制成樣品，人工老化24 h，測定老化前后透光率的下降值△T，試驗結果列于表5。
由表5可見，不加穩定劑時，樣品的透光率下降值△T高達54.25，加入光穩定劑后都有不同程度的降低，其中以苯并三唑(UV-327，UV-P)和二苯甲酮(UV-B)效果較好，當紫外線吸收劑與抗氧劑1010并用時有明顯的協同效應。
北京師范大學、安徽師范大學合作進行了制備無色透明UPR的研究工作，以不同的二酸與丙二醇反應制成的UPR的試驗結果列于表6。
由表6可見，當以丙二醇為二元醇的組分不變，鄰苯二甲酸酐和間苯二甲酸酐制成的樹脂顏色均為深黃色，而以己二酸和順丁烯二酸酐制成的樣品均為淺黃色。其原因可能是高溫下發生降解，芳香族二元酸分子中的羥基與苯環上的電子云發生超共軛效應使UPR色深，而脂肪族二元酸不發生此共軛效應，制品的顏色淺，故制備淺色制品用脂肪族酸酐為宜。
另外，熱氧穩定劑對UPR的顏色也有一定的影響，試驗表明，亞磷酸三苯酯可使制品接近無色。但是，廣泛使用于聚烯烴的抗氧劑1010用于UPR時，效果不好，這可能是由于聚烯烴與聚酯高分子材料的降解機理不同有關。
聚烯烴降解歷程主要是熱氧游離基歷程，而聚酯除熱氧降解外，還發生醇解、水解等反應，這些反應在一定條件下可能成為主要因素。抗氧劑1010雖然對終止或抑制游離基的連鎖反應有效，但它本身是一種羧酸酯，當用于UPR時可能與聚酯分子發生酯交換反應，從而引起降解，并超過了它抑制熱降解的作用，叔丁基鄰苯二酚、對苯二酚在微量氧存在下會氧化為醌類，醌類化合物本身帶有顏色，對UPR的色澤也有影響。而亞磷酸酯類有防止UPR顏色變深的作用，因為一方面亞磷酸酯具有吸氧作用，防止UPR的氧化，它本身轉化成為磷酸酯能與樹脂中的有色雜質(3價鐵離子)發生絡合反應生成無色離子。另一方面，UPR的降解為游離基歷程，亞磷酸酯能抑制熱氧對UPR的作用，把游離基過程消滅在萌芽狀態，故制品的顏色較淺。

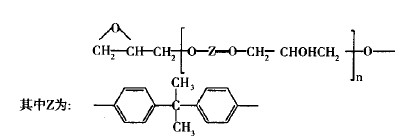

美國聯碳化學公司的Cary Charles Rex的專利提出UPR模制品防變黃的技術，其技術的核心是使穩定劑與某些環氧化合物并用，同時還添加活性熱塑性聚合物(醋酸乙烯酯)，該聚合物可將抗氧劑和環氧化合物溶解，形成均一的液體，充分發揮穩定劑的作用，可用的環氧化合物的結構如下：
上述化合物使UPR抗變黃的機理尚不清楚，現在仍不能從理論上進行解釋，一般認為可能是環氧化合物的作用以清除引起UPR變黃的酸性分解產物。所使用的主抗氧劑包括受阻酚，其作用是降低游離基的活性，副抗氧劑為亞磷酸三苯酯類化合物，其作用是分解氫過氧化物，并把它還原為醇，主抗氧劑可終止氧化物的斷鏈反應，它與副抗氧劑有協同作用。
不飽和聚酯樹酯模塑料所用的原料有UPR：高活性鄰苯二酸改性的順酐一丙二醇聚酯樹脂(Ashand Chemical公司產品)60.0份；LP4016：聚醋酸乙烯酯在苯乙烯中的60％ 的溶液35.0份；過氧化縮酮：1，1-二特戊基環己烷(Atochem，Buffal，N.Y產品)1.3份；P-BQ：5％ 的對苯醌在鄰苯二甲酸二烯基酯的溶液0.4份；硫化鋅：70％ 的硫化鋅分散在低分子量的不飽和聚酯樹脂的懸浮液(Plasticolors INC公司產品)8.6份；硬脂酸鋅(Synthetic Products公司產品)4.0份；碳酸鈣：300.0份。
魯ICP備2021047099號
