酚醛改性丙烯酸樹脂飾面型防火涂料的研制

    213防火涂料最優(yōu)配方
    在前期預(yù)備試驗的基礎(chǔ)上,根據(jù)正交試驗結(jié)果,確定了酚醛改性丙烯酸樹脂飾面防火涂料的最優(yōu)配方,見表4。

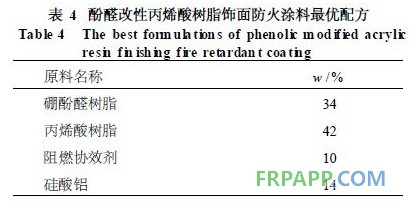

          表4 酚醛改性丙烯酸樹脂飾面防火涂料最優(yōu)配方

涂料平均耐燃時間為43min,遠遠超過了國家標準中耐燃15min的要求。同時,通過與其他防火涂料耐燃時間的比較實驗表明,該酚醛改性丙烯酸樹脂飾面防火涂料的防火性能明顯優(yōu)越,說明該配方是確實可行的。
214涂料理化性能和防火性能評價
    根據(jù)GB12441—2005規(guī)定的方法檢測了防火涂料的理化性能,通過模擬大板燃燒法檢測了涂料的防火性能,并與國家標準所規(guī)定的指標進行了比較,實驗結(jié)果見表5。

            表5 酚醛改性丙烯酸樹脂飾面防火涂料理化性能和防火性能檢測結(jié)果

從表5可知,酚醛改性丙烯酸樹脂飾面防火涂料的各項理化性能和防火性能指標均已達到或超過國家標準的要求,附著力能夠達到1級,耐沖擊性40cm,耐燃時間43min,明顯優(yōu)于市場上的同類產(chǎn)品。
       該涂料施工簡便,涂層粘結(jié)強度大,對底材的處理要求不高;涂層實干后,漆膜光滑透明,呈淺黃色,色澤飽滿,光澤好,對木質(zhì)基底具有很好的裝飾效果;涂層附著力強,耐水性好,是一種綜合性能優(yōu)越的防火涂料,而且其原料充足,價格低廉,具有很好的開發(fā)前景。
       3結(jié)語
      (1)幾種常用酚醛樹脂中,以硼酚醛樹脂改性丙烯酸樹脂的防火性能最佳,耐燃時間20min。
      (2)各因素對耐燃時間的影響程度為:硅酸鋁>阻燃協(xié)效劑>酚醛樹脂。
      (3)涂料各組分最佳用量為:硼酚醛樹脂34%、丙烯酸樹脂42%、阻燃協(xié)效劑10%、硅酸鋁14%。
      (4)涂料的各項理化性能指標均已達到或超過國家標準的要求,附著力達到1級,耐沖擊性40cm,耐燃時間43min。
