l  前  言
      隨著我國經濟的快速發展及城市化進程的加快。不飽和聚酯樹脂玻璃鋼制品在日常生活中越來越廣泛地得到了運用。從公園的游樂設施，園林座椅到交通標志、護欄；從城市雕塑到環境衛生設施無處不見玻璃鋼制品的身影，對這一類玻璃鋼制品，人們對它的表面光潔度要求是非常高的。然而由于這類制品多為異形，處理其表面較為特殊，與平面玻璃鋼制品的表面處理方法有較大的差異。本文以玻璃鋼的特性為基點，對提高玻璃鋼異形制品表面光潔度進行了探討。
2 平面玻璃鋼制品與異面玻璃鋼制品表面的處理差別
       由于不飽和聚酯樹脂玻璃制品的成形特點，其非異形制品表面與異形制品表面的處理是完全不的，傳統的平面制品如要求其表面光潔度高，有兩種方法：一是采用聚酯膜覆蓋表面固化使其表面光潔二是對要處理的表面進行打磨拋光。以上兩種方法是對平面制品表面傳統的處理方法。而對于異形表面的傳統處理就要比平面制品表面處理復雜得多方法也多種多樣，下面我們著重對異形制品表面理方法進行敘述。
3  異形玻璃鋼制品表面處理之方法
      異形制品表面處理方法很多，下面簡介幾種。
3．1 平面、異面分段處理法
       這種方法就是通過對制品進行分段處理，平面部分用傳統的聚酯膜覆蓋法，異面用打磨，拋光使其整體光潔。
3．2 制品整體打磨、拋光法
      對整個制品實行磨、拋光，最后得到表面光潔的制品。
3．3 制品完全打磨、拋光法、噴漆法
       對制品實行整體打磨拋光，最后噴涂聚醇漆到制品表面，而得到表面光潔的產品。
3．4 模具處理法
    這類方法就是對制品模具進行模具表面處理使模具表面光潔，從而得到表面光潔的產品常見的模具有下面幾種。
3．4．1 塑鋼模具
       這類模具經常采用聚丙烯，聚氯乙烯材料，其材料成本和制作成本較貴，光潔度也不太高，重整模具光潔度也不容易。
3．4．2 金屬模具
       金屬模具較多使用的材料有，合金鋁、碳鋼坯不銹鋼板，其材料成本和制作成本非常之貴、如果其生產的制品數量不多，從其經濟角度上來講是完全不能使用該材料模具。
3．4．3 不飽和聚酯樹脂膠衣模具
      該模具的材料成本與制作成本比上述兩種的成本低得多，而所制作出的制品的表面光潔度比上述兩種模具制出的表面光潔度高得多，重整模具光潔度也非常容易，由于其該模具的優點，現異形手糊玻璃鋼制品大都是使用該種模具制作其產品。
4  不飽和聚酯樹脂膠衣模具的制作

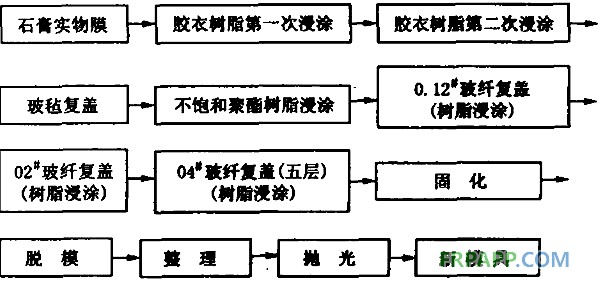

4．1 制作程序


4．2 模具拋光劑的選用

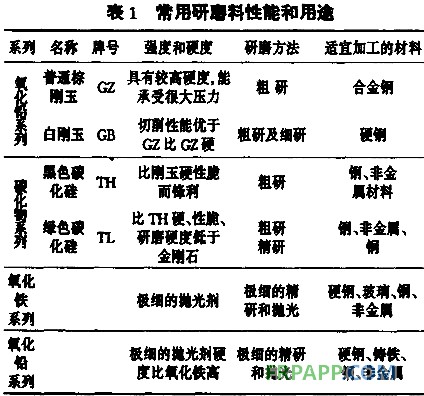

         常用研磨料的性能和用途見表 1

      從表中看出，由于不飽和聚脂樹脂模具屬非金屬，從價格和實用性考慮，本文選用碳化物系列代氧化物系列作為模具用拋光劑。

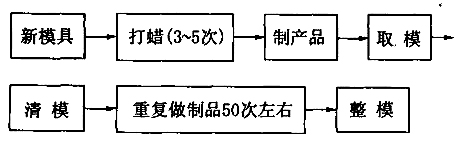

4．3 模具使用


4．4 整 模


5  不同種類模具的使 用次數與其產品表面粗糙度 Ra/mm值 變化的比較

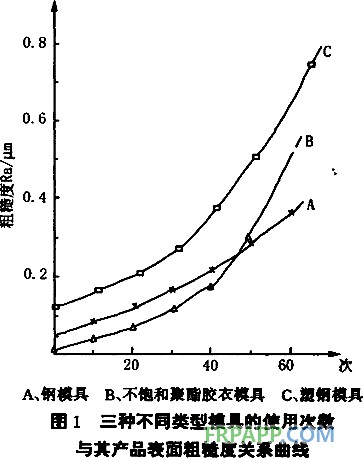

       由圖 1可見：不飽和聚酯膠衣模具生產的產品初始的光潔度最高(Ra/mm值最小)，隨著使用次數的增加，其Ra/mm值逐漸變大。鋼模具生產的產品初始光潔度次高，隨著使用次數的增加，其Ra/mm增大趨勢變化不大，塑鋼模具生產出的產品初始光 潔度最低，其Ra/mm值增加也較快，從綜合性分析，本文選用不飽和聚酯膠衣模具是最合適的。
 6 玻璃鋼異形制作過程要注意的幾個問題
       6．1 在開模前，要對制品樣品認真分析，使所做模具要利于脫模 。
       6．2 脫模后，要對模具認真清模，使其保持較多的重復使用次數，而所獲產品的光潔度變化不大。
       6．3 產品光潔度降低后，要對模具進行整理，使產品光潔度達到與新模具光潔度一致。
7 不同拋光方法所得異形制品的效果比較

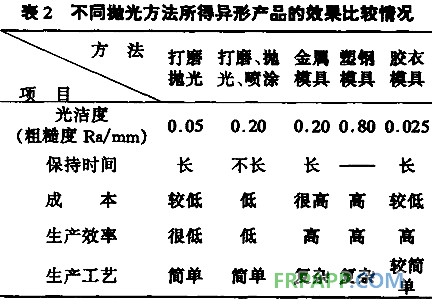

      從上表比較可以看出表2使用的膠衣模具生產玻璃鋼異形制品，其制品的表面光潔度最高，其綜合成本最低，生產效率也較高。
8 結 論
      本文從不飽和聚醇樹脂手糊異形制品成形條件入手，對獲得其異形制品表面光潔度的多種方法進行了探討，從中得出使用膠衣模具生產玻璃鋼異形制品的表面光潔度最為理想，其得到的制品在生產效率，綜合成本上都是令人滿意的，從而在實際應用中得到了廣泛地認同和推廣。
