久热国产精品,亚洲精品国产品国语在线,heyzo高清在线,欧美性猛交7777777

泰山玻璃纖維
浙江大匯-承載膜
沃達重工 液壓機 華征新材料 天騏機械
當前位置: 首頁 » 復材學院 » 學術論文 » 正文

二氧化雙環(huán)戊二烯環(huán)氧樹脂固化工藝研究

放大字體  縮小字體 發(fā)布日期:2014-07-07  來源:中國百科網(wǎng)  瀏覽次數(shù):203
核心提示:影響二氧化雙環(huán)戊二烯環(huán)氧樹脂(DCPDE)固化的主要因素為固化劑、促進劑、固化溫度和時間等。采用熱重分析(TGA)法、紅外光譜(FT-IR)法和X射線衍射(XRD)法等手段對固化物的性能進行表征,系統(tǒng)研究了各因素對DCPDE固化特性的影響。結果表明:DCPDE的固化工藝可采取程序升溫的方式,即“120℃/6h→160℃/6h→200℃/8h”;以順酐為固化劑、甘油為促進劑時,DCPDE固化物的熱穩(wěn)定性較高,并且色澤均一;固化體系的最佳配比為n(DCPDE)∶n(順酐)∶n(甘油)=1∶1∶0.3。

0前言

DCPDE(二氧化雙環(huán)戊二烯環(huán)氧樹脂)是一種(環(huán)氧基直接連接在脂環(huán)結構上的)脂環(huán)族EP(環(huán)氧樹脂),由雙環(huán)戊二烯經(jīng)環(huán)氧化反應而制得(呈白色固體)。由于DCPDE分子結構中六元環(huán)內(nèi)連接著一個穩(wěn)定的甲撐橋,并且不存在易受紫外線影響的苯環(huán)基團,故其固化后可形成交聯(lián)密度較高的剛性三維網(wǎng)狀結構;由其制成的材料具有300℃以上的熱變形溫度,并具有良好的機械強度、耐熱性、耐濕性、耐候性、電絕緣性和硬度高等特點,而且其塑化前具有很長的使用期,可廣泛用于耐高溫互感器和微電機的澆鑄膠、結構件粘合劑、玻璃鋼及干法成型的層壓制件等領域,是一種應用前景良好的化工產(chǎn)品。此外,DCPDE固化初期黏度很低(60℃時僅為0.1Pa·s),對粉末填料(如SiO2、Fe、Cu和Al等)具有很好的潤濕性,適用于澆注、模壓成型,可制備滿足不同用途需求的樹脂基復合材料

有關DCPDE固化工藝的文獻報道較少[5],為此,本文通過改變固化劑、促進劑、固化溫度和時間等因素來觀察固化體系的凝膠時間、固化物的外觀和色澤,并采用熱重(TG)分析法、紅外光譜(FT-IR)法和X射線衍射(XRD)法等手段對固化物的性能進行表征,系統(tǒng)研究了DCPDE的最佳固化工藝條件。

1試驗部分

1.1試驗原料

二氧化雙環(huán)戊二烯環(huán)氧樹脂(DCPDE),工業(yè)級,天津市津東化工廠;鄰苯二甲酸酐(苯酐),分析純,天津市福晨化學試劑廠;順丁烯二酸酐(順酐),分析純,天津市天翔化學試劑廠;甘油,分析純,天津市化學試劑三廠;三羥甲基丙烷(TMP),工業(yè)級,德國BASF公司;三乙醇胺,分析純,天津市博迪化工有限公司。

1.2試驗儀器

FA-2104N電子天平,上海精密科學儀器有限公司;DZF-6020程序升溫真空干燥箱,上海一恒科技有限公司;MB-1封閉電爐,北京科偉永興儀器有限公司;MC秒表,上海星鉆秒表有限公司;AVATAR360FT-IR型傅里葉紅外光譜儀,美國Nicolet公司;D8X射線衍射儀,德國布魯克公司;SDT2960型同步熱重-差熱(TGA-DTA)聯(lián)用儀,美國TA公司。

1.3試驗制備

將經(jīng)低溫真空干燥處理過的DCPDE、固化劑和促進劑置于玻璃杯中,在封閉電爐上邊加熱邊攪拌至混合物完全溶解(呈均一體系);然后將其澆注到聚四氟乙烯模具中,在可程序升溫的真空干燥箱中固化。

1.4測試與表征

(1)凝膠時間:在一定溫度條件下,固化體系從液態(tài)變成凝膠態(tài)時所用的時間。

(2)紅外光譜(FT-IR):采用紅外光譜儀進行表征(KBr壓片法制樣)。

(3)結晶特性:采用X射線衍射(XRD)法進行表征。

(4)熱重分析(TGA):采用同步熱重-差熱聯(lián)用儀進行表征。

2結果與討論

2.1DCPDE的固化溫度與時間

在其它條件保持不變的前提下[即以順酐(或苯酐)為固化劑、甘油為促進劑,n(DCPDE)∶n(酸酐)∶n(甘油)=1∶1∶0.3],僅改變固化溫度,則固化溫度對DCPDE固化特性的影響如表1所示。



二氧化雙環(huán)戊二烯環(huán)氧樹脂固化工藝研究



  二氧化雙環(huán)戊二烯環(huán)氧樹脂固化工藝研究

由表1可知:固化溫度越低,固化時間越長;而固化溫度越高,酸酐升華現(xiàn)象越嚴重。因此,綜合考慮不同溫度條件下樹脂的固化特性,選擇DCPDE的固化工藝為程序升溫[5],即“120℃/6h→160℃/6h→200℃/8h”。

2.2促進劑的選擇

2.2.1以苯酐為固化劑

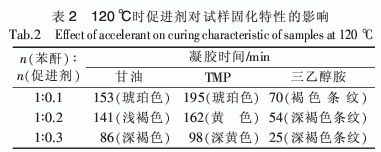

在其它條件保持不變的前提下[即以苯酐為固化劑、n(DCPDE)∶n(苯酐)=1∶1],僅改變促進劑的種類和用量,則促進劑對試樣固化特性的影響如表2所示。



二氧化雙環(huán)戊二烯環(huán)氧樹脂固化工藝研究



  二氧化雙環(huán)戊二烯環(huán)氧樹脂固化工藝研究

由表2可知:隨著促進劑用量的增加,凝膠時間逐漸縮短,試樣顏色加深;以三乙醇胺為促進劑時,試樣顏色最深,甚至出現(xiàn)條紋狀;當促進劑用量相同時,三乙醇胺體系的凝膠時間明顯縮短,甘油體系次之。促進劑能夠加速反應是由于在EP固化過程中,苯酐不能直接參與反應,而是先與促進劑分子中的羥基反應生成羧基,然后EP在羧基作用下發(fā)生開環(huán)聚合反應;當促進劑用量增加時,單位時間內(nèi)產(chǎn)生的羧基數(shù)量增多,從而加快了EP的開環(huán)聚合反應,致使凝膠時間縮短。盡管甘油、TMP和三乙醇胺分子中都含有3個羥基,但三乙醇胺分子中N原子的存在使其呈現(xiàn)出一定的堿性,可加速羥基與酸酐的反應;而TMP中乙基的位阻效應、季碳原子的結構,均不利于其羥基與酸酐的反應,體現(xiàn)在TMP體系的凝膠時間大于三乙醇胺體系。此外,三乙醇胺的活性較高,使DCPDE開環(huán)聚合反應過快,導致試樣出現(xiàn)條紋狀。

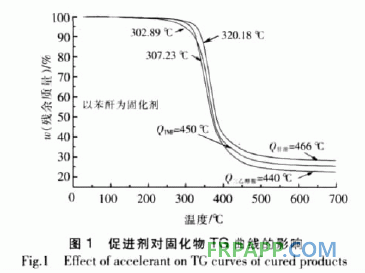

不同促進劑對DCPDE固化物TG曲線的影響如圖1所示。由圖1可知:固化物的熱分解溫度均高于300℃。通常采用積分程序分解溫度(IPDT)法[6]來比較不同固化物的熱穩(wěn)定性能。假定熱穩(wěn)定性的溫度指標為Q*,在起始溫度與終止溫度之間,利用標準化的總曲線面積分數(shù)A*可求出Q*值[見公式(1)~(2)]。



二氧化雙環(huán)戊二烯環(huán)氧樹脂固化工藝研究



  二氧化雙環(huán)戊二烯環(huán)氧樹脂固化工藝研究

A*=S/S總(1)

Q*=875A*+25(2)

式中:S總為整個坐標系的總面積;S為TG曲線與坐標軸所包圍的面積。

由圖1、式(1)和式(2)可知:Q*甘油=466℃,Q*TMP=450℃,Q*三乙醇胺=440℃;Q*值越大表示固化物的熱穩(wěn)定性越高,由此說明固化物的熱穩(wěn)定性以甘油為促進劑時最好,TMP為促進劑時次之。綜合考慮凝膠時間和熱穩(wěn)定性指標,選擇甘油為促進劑時較適宜。

2.2.2以順酐為固化劑

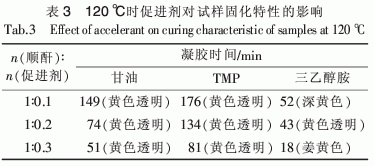

在其它條件保持不變的前提下[即以順酐為固化劑、n(DCPDE)∶n(順酐)=1∶1],僅改變促進劑的種類和用量,則促進劑對試樣固化特性的影響如表3所示。



二氧化雙環(huán)戊二烯環(huán)氧樹脂固化工藝研究



  二氧化雙環(huán)戊二烯環(huán)氧樹脂固化工藝研究

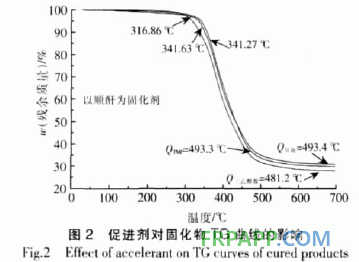

由表3可知:隨著促進劑用量的增加,凝膠時間逐漸縮短,但試樣顏色幾乎均呈黃色;當促進劑用量相同時,三乙醇胺可使凝膠時間明顯縮短,甘油次之(原因同上)。促進劑對固化物熱穩(wěn)定性的影響如圖2所示。



二氧化雙環(huán)戊二烯環(huán)氧樹脂固化工藝研究



  二氧化雙環(huán)戊二烯環(huán)氧樹脂固化工藝研究

由圖2、式(1)和式(2)可知:Q*甘油=493.4℃,Q*TMP=493.3℃,Q*三乙醇胺=481.2℃;Q*值越大表示固化物的熱穩(wěn)定性越高,由此說明固化物的熱穩(wěn)定性以甘油為促進劑時最好,TMP為促進劑時次之。綜合考慮凝膠時間和熱穩(wěn)定性指標,選擇甘油為促進劑時較適宜。

2.3固化劑的選擇

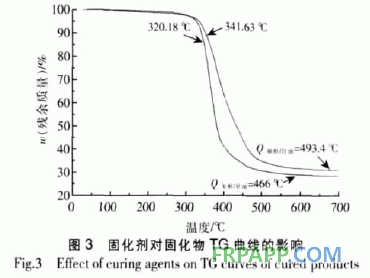

在其它條件保持不變的前提下[即以甘油為促進劑,n(DCPDE)∶n(酸酐)∶n(甘油)=1∶1∶0.3],僅改變固化劑的種類,則固化劑對DCPDE固化物TG曲線的影響如圖3所示。

由表2、表3及圖3可知:以苯酐為固化劑時,樹脂的凝膠時間較長,固化物顏色較深,其熱穩(wěn)定性(Q*甘油=466℃)較低;而以順酐為固化劑時,樹脂的凝膠時間較短,固化物色澤較淺且透明,其熱穩(wěn)定性(Q*甘油=493.4℃)較高。因此,以順酐為固化劑、甘油為促進劑時,固化物的熱穩(wěn)定性較好。



二氧化雙環(huán)戊二烯環(huán)氧樹脂固化工藝研究



  二氧化雙環(huán)戊二烯環(huán)氧樹脂固化工藝研究

2.4最佳配比的確定

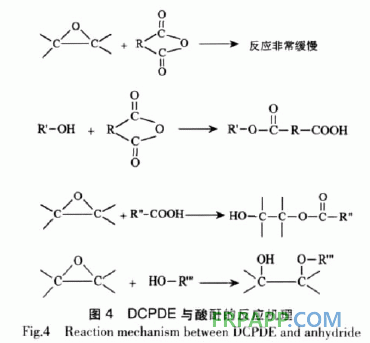

由于DCPDE屬于脂環(huán)族EP,其環(huán)氧基不缺電子,故不能以親核試劑胺類為固化劑。另外,DCPDE分子中不含羥基,故單獨以酸酐為固化劑時,酸酐與DCPDE的反應非常緩慢;而醇類化合物可促進該反應的順利進行,其反應機理如圖4所示。



二氧化雙環(huán)戊二烯環(huán)氧樹脂固化工藝研究



  二氧化雙環(huán)戊二烯環(huán)氧樹脂固化工藝研究

由圖4可知:醇首先與酸酐反應生成含酯鍵的羧酸;然后羧酸與環(huán)氧基進行開環(huán)反應,生成含羥基的中間化合物;中間化合物中的羥基既可以再與酸酐反應生成含酯鍵的羧酸化合物,又可以直接與環(huán)氧基反應形成含醚鍵的羥基化合物,并且兩者均可與環(huán)氧基反應,直至環(huán)氧基消耗完畢。由圖4可知:1mol酸酐可與2mol環(huán)氧基反應,而1molDCPDE中含有2mol的環(huán)氧基。綜上所述,加入少量醇即可促進酸酐與環(huán)氧基的反應,并且兩者間的配比以n(DCPDE)∶n(酸酐)≈1∶1時為佳。甘油用量對試樣固化特性的影響如表4所示。



二氧化雙環(huán)戊二烯環(huán)氧樹脂固化工藝研究



  二氧化雙環(huán)戊二烯環(huán)氧樹脂固化工藝研究

由表4可知:隨著甘油用量的增加,樹脂的凝膠時間逐漸縮短;當n(甘油)>0.3mol時,固化物出現(xiàn)圓斑、條紋和顏色不均勻等現(xiàn)象。綜合考慮凝膠時間和固化物的色澤,選擇固化體系的最佳配比為n(DCPDE)∶n(順酐)∶n(甘油)=1∶1∶0.3時較適宜。

2.5DCPDE及其固化物的FT-IR表征與分析

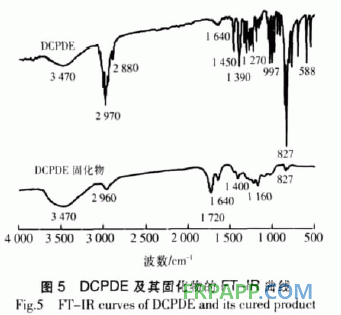

以順酐為固化劑、甘油為促進劑,DCPDE及其固化物的FT-IR曲線如圖5所示。



二氧化雙環(huán)戊二烯環(huán)氧樹脂固化工藝研究



  二氧化雙環(huán)戊二烯環(huán)氧樹脂固化工藝研究

由圖5可知:對DCPDE而言,1270、997、827cm-1處為環(huán)氧基的對稱伸縮振動特征吸收峰、非對稱伸縮振動特征吸收峰和環(huán)骨架振動特征吸收峰,這些強吸收峰在DCPDE固化物中基本消失,表明環(huán)氧基幾乎完全參與了反應;對DCPDE固化物而言,1720cm-1處出現(xiàn)了不飽和羧酸酯的酯基吸收峰、1160cm-1處出現(xiàn)了醚鍵C-O-C的不對稱伸縮振動峰,表明固化物中存在著酯基和醚鍵,此結論與反應機理相吻合。

2.6DCPDE及其固化物的結晶特性

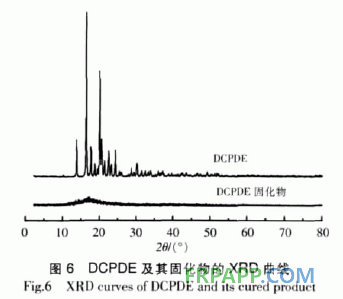

以順酐為固化劑、甘油為促進劑,DCPDE及其固化物的XRD曲線如圖6所示。



二氧化雙環(huán)戊二烯環(huán)氧樹脂固化工藝研究



  二氧化雙環(huán)戊二烯環(huán)氧樹脂固化工藝研究

由圖6可知:DCPDE的2θ衍射角在17°左右出現(xiàn)強而窄的衍射峰,而DCPDE固化物在17°左右出現(xiàn)弱而寬的衍射峰;說明DCPDE為高度結晶型化合物,而固化物衍射峰中已不存在DCPDE衍射峰,即DCPDE已完全參與了固化反應。

3結論

(1)DCPDE的固化工藝可采取程序升溫的方式,即“120℃/6h→160℃/6h→200℃/8h”。

(2)以順酐為固化劑、甘油為促進劑時,樹脂固化物的熱穩(wěn)定性較高,并且色澤均一。

(3)樹脂固化體系的最佳配比為n(DCPDE)∶n(順酐)∶n(甘油)=1∶1∶0.3。



[ 復材學院搜索 ]  [ 加入收藏 ]  [ 告訴好友 ]  [ 打印本文 ]  [ 違規(guī)舉報 ]  [ 關閉窗口 ]




?
推薦圖文
推薦復材學院
點擊排行
(c)2013-2020 復合材料應用技術網(wǎng) All Rights Reserved

  魯ICP備2021047099號

關注復合材料應用技術網(wǎng)微信
久热国产精品,亚洲精品国产品国语在线,heyzo高清在线,欧美性猛交7777777
精品国产欧美日韩| 久久国产99| 国产精品88久久久久久| 成人午夜亚洲| 久久99性xxx老妇胖精品| 日韩一区二区三区四区五区| 国产美女撒尿一区二区| 国产一区二区三区91| 国产精品日本一区二区不卡视频| 日韩精品一二三| 伊人精品在线| 亚洲综合不卡| 亚洲精品日韩久久| 国产精品网在线观看| 日韩激情综合| 免费不卡在线视频| 午夜精品福利影院| 精品日本视频| 一区免费在线| 日韩高清欧美激情| 麻豆国产91在线播放| 午夜久久中文| 久草免费在线视频| 日本免费一区二区视频| 精品五月天堂| 中文字幕一区久| 欧美日韩国产一区精品一区| 激情久久久久久| 好吊一区二区三区| 91精品99| 蜜桃久久久久久久| 欧美专区一区| 欧美亚洲国产激情| 亚洲精品美女91| 狠狠久久伊人| 丝瓜av网站精品一区二区| 久久精品97| 婷婷综合六月| 奇米亚洲欧美| 婷婷久久一区| 久久不见久久见免费视频7| 青草国产精品| 韩国三级一区| 亚洲tv在线| 日韩精品首页| 亚洲免费网址| 国产成人精品一区二区三区视频| 美女毛片一区二区三区四区| 好看的av在线不卡观看| 欧美片第1页综合| 蜜桃一区二区三区| 美女高潮久久久| 免费欧美在线视频| 91精品韩国| 精品三级av| 91精品国产自产观看在线| 韩国精品主播一区二区在线观看| 国产亚洲久久| 国产模特精品视频久久久久| 麻豆精品少妇| 亚欧成人精品| 亚洲男女av一区二区| 精品国产美女a久久9999| 免费人成黄页网站在线一区二区| 五月天综合网站| 三级小说欧洲区亚洲区| 国产拍在线视频| 国产一区二区三区精品在线观看| 国产精品一区二区av日韩在线| 亚洲1区在线观看| 欧美日韩调教| 久久永久免费| 麻豆精品蜜桃视频网站| 麻豆精品在线播放| 国产伦乱精品| 国产欧美日本| 久久伊人亚洲| 日韩黄色大片网站| 黄色不卡一区| 久久午夜影视| 五月国产精品| 国产精品magnet| 久久青青视频| 欧美aa在线观看| 怡红院精品视频在线观看极品| 国产日韩专区| 欧美日韩午夜电影网| 激情国产在线| 好吊视频一区二区三区四区| 一区福利视频| 日本成人手机在线| 国产va免费精品观看精品视频| 成人va天堂| 久久亚洲影院| 美女在线视频一区| 国内激情久久| 日韩精品欧美成人高清一区二区| 欧美激情视频一区二区三区免费 | 欧美福利专区| 欧美黄色网页| 裤袜国产欧美精品一区| 合欧美一区二区三区| 国产色噜噜噜91在线精品| 成人三级高清视频在线看| 国产亚洲在线观看| 久久精品国产999大香线蕉| 亚洲伦乱视频| 日本伊人午夜精品| 亚洲国产福利| 亚洲人成精品久久久| 国产一区二区三区亚洲综合| 久久一区二区三区电影| 日韩av在线播放中文字幕| 91看片一区| 欧美一区二区三区免费看| 91精品1区| 日韩成人综合| 日韩亚洲一区在线| 69堂精品视频在线播放| 亚洲欧美久久| 91日韩免费| 国产精品s色| 欧美日韩亚洲一区| 日精品一区二区三区| 亚洲精品一区二区在线看| www.com.cn成人| 欧美一区不卡| 亚洲日产国产精品| 9色精品在线| 欧美日韩水蜜桃| 日韩成人三级| 欧美/亚洲一区| 欧美影院三区| 国产在线|日韩| 亚洲精品福利电影| 成人美女视频| 99精品在线观看| 99久久亚洲精品| 日韩精品久久久久久久电影99爱| 狠狠躁少妇一区二区三区| 日韩av自拍| 精品一区二区三区亚洲| 久久精品国产在热久久| 成人国产精品久久| 中文字幕人成乱码在线观看| 秋霞国产精品| 欧美日韩在线播放视频| 亚洲一级二级| 亚洲tv在线| 久久精品国产免费| 久久中文字幕av| 国产一区导航| 日本不卡视频在线| 国产精品综合| 色爱av综合网| 日本大胆欧美人术艺术动态| 中文一区二区| 亚洲精品无播放器在线播放| 国产精品99久久免费观看| 丝袜亚洲另类欧美 | 美女高潮久久久| 欧美日韩精品免费观看视频完整| 日韩中文字幕在线一区| 大香伊人久久精品一区二区| 午夜久久免费观看| 国产日韩欧美一区| 999久久久91| 国产精品成人自拍| 伊人久久婷婷| 麻豆mv在线观看| 亚洲精品国产精品粉嫩| 狠狠久久伊人| 欧美亚洲三级| 性色一区二区| 精精国产xxxx视频在线野外| 国产亚洲电影| 欧美亚洲精品在线| 精品视频网站| 中文亚洲欧美| 日本欧美一区| 99综合视频| 欧美精品一区二区久久| 精品国产日韩欧美精品国产欧美日韩一区二区三区 | 91麻豆精品激情在线观看最新| 女生影院久久| 国产一区调教| 日本不卡视频一二三区| 久久九九精品| 青青国产精品| 日韩精品国产精品| 欧美成人a交片免费看| 亚洲精品日本| 亚洲一级影院| 日韩欧美精品综合| 日韩成人高清| 性欧美videohd高精| 高清久久精品| 日韩国产激情| а√在线中文在线新版| 久久精品国产久精国产|
