術語（符號）:
　　Chord（C）line---弦線 連接前緣與后緣的直線稱為弦線；其長度稱為弦長，用c表示。弦長是很重要的數據，翼型上的所有尺寸數據都是弦長的相對值。
　　LE---葉片前緣
　　TE---葉片后緣
　　葉片扭角---葉片各剖面弦長和風輪旋轉平面的夾角
　　CL---直葉片的中心線，帶有預彎葉片的中心曲線
　　S---沿著CL以m為單位的截面，即沿著Z軸（半徑方向）
　　分模線---葉片上下蒙皮在前后緣分離處·所形成的曲線
　　切割線---由葉片自身定義的形成葉根斷面及葉片前后緣的曲線

模型定義
　　模型：這里指我們通常所說的“母模”，是用于生產制造葉片用模具的經過特殊數控加工的一種生產工具。使用壽命通常為4-6個模具。需要特別注意的是機械加工表面材料為可加工樹脂涂層，底層為層壓板或三明治結構的層壓板。
　　模具：這里指用于生產葉片的一種特殊制作工具。通常的期望的使用期為600個產品或者3年的服務期，滿足其一即可。

模型總述
　　制作模型（陽模）的方法有多種，但無論何種方法，都應該滿足對模型精度、熱穩定性、真空度及耐久度的要求。
　　需要注意的是模型生產和使用的車間需要干凈、防風、雨以及陽光直射，并且溫度為23±3℃，相對濕度65±15﹪。

模型構建原則
　　1、模型材料與模具材料類似。例如，如果模型表面使用環氧涂層，則模具使用環氧體系的復合材料。所有操作必須在樹脂完全固化后達到操作條件后方可進行；
　　2、模型表面涂層在加工之前厚度在12-20mm，加工后應該為2-12mm；
　　3、整修周期應在5個工作日內；
　　4.真空度要求：基于模具制作方法為VA-RIM技術，以下的要求需要注意：
　　a.通常對真空度的要求為20mbar，并且真空降D<20mbar/30minutes。
　　b.該要求適用于模型表面及翻邊。
　　5、模型FRP層以及代木層熱穩定性的要求基于以下兩點：
　　模具蒙皮通過真空灌注的工藝制作，存在放熱，故會對主模型本身造成影響；
　　模具需要在65℃預固化8-10小時，HDT>65℃。Tg>70℃。
　　6、模具固化可以由其自身加熱系統加熱，而模型通常不要求帶有加熱系統；
　　7、不同標識應該用不同的顏色區分；
　　8、模型上合理的參考點的設置對自身的組裝，模具的生產都有重要意義。
　　中心線，m
　　葉根處切割線；
　　預制件切割線；
　　前后緣每米處都應有一個垂直于中心線的長50mm的標記
　　每段模型都需有銘牌標識，如項目、段號、時間、供應商等
　　每段模型都需要有高度標識。

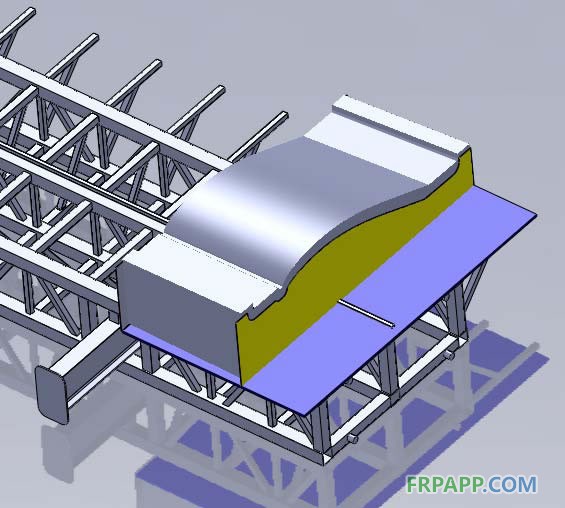

模型基本組成
　　一個穩定的可調節的模型平臺；
　　在平臺上粘接由HWC切割成塊的距目標輪廓有一定偏移量的EPS泡沫并作氣密層；
　　表層涂覆可機加工的聚氨酯或環氧樹脂涂層（推薦使用環氧樹脂），后固化完成，進行銑削，然后表面涂覆膠衣與脫模劑。
