1 引  言
       環氧樹脂是一種熱 固性樹脂，自 1930年問世，1947年美國實現工業化生產以來，至今已有50多年歷史了。由于環氧樹脂具有優異的力學性能，良好的 化學穩定性、電氣絕緣性、耐腐蝕性，因而廣泛應用于 涂料、膠粘劑、電子電氣、水利交通和航空航天等各個領域。但隨著相關產業技術水乎的提高，對環氧樹脂固化物的耐酸性以及耐熱性提出了更高的要求。 有關環氧樹脂的耐熱性以及耐腐蝕性改性的研究都有報導，但cnfrp.net二者兼顧 的研究卻很少。本文用丙烯酸改性酚醛環氧樹脂，用 DDSA對其進行增韌，經過配方的設計篩選 ，開發出了一種耐酸性、耐熱性以及工藝性都較好的樹脂基體，它可以滿足耐酸性玻cnfrp.net璃鋼絕緣芯棒用樹脂基體的要求，并通過 FT-IR對 合成物進行了分析 ，通過 DSC及凝膠化時間對固化過程進行了研究。對澆鑄體耐酸性 、機電性能以及 對用此樹脂基體制成的玻璃鋼芯棒性能的測試．發 現其各項性能均符合要求。

2 實 驗
       2．1 原材料
       環氧樹脂：苯酚甲醛環氧樹脂(F-44)，環氧值 0．40，無錫樹脂廠生產；丙烯酸：北京東方化工廠生產；固化劑 ：甲基六氫苯酐(MeHHPA)，嘉必聯興化工新材料有 限公 司生產 ；引發劑 ：過氧化二苯甲酰(BPO)，化學試劑；促進劑；DMlL3O的羧酸復鹽，分子量 465，簡稱 R3N，HA；阻聚劑 ：對苯二 酚化學試 劑；增韌劑 ：十二烯基丁酸酐(DDSA)，相對分子質肇 266，沸點 180～182℃(666Pa)。
      2．2 試樣的制備
      (1)改性環氧樹脂的制備
      在一三 口燒瓶 中加入一定量的酚醛環氧樹脂和 對苯二酚，充氮氣保護并攪拌升溫cnfrp.net，使體系控制在所需要的溫度，充分攪拌下，將一定比例的丙烯酸和促 進劑的混合物逐漸滴加到體系中，滴加速度以體系 溫度不著上升為宜，滴完后繼續反應至終點。加 入約反應物總量3倍的溫水攪拌洗滌 1O分鐘，靜囂 分層，清出水層，反復3次，抽真空脫水cnfrp.net后，放人真空 烘箱中(溫度控制在60℃以下 )干燥一晝夜 。
       (2)澆鑄體的制備
       將改性的樹脂加熱，加入一定量的引發劑、固化劑、增韌劑以及促進劑等制成膠液，將此膠液澆鑄到 事先預熱到90'I2的模具中，放人真空干燥箱中，按照 9o℃／3h+150℃／3h+180℃／3h條件固化，冷卻至室溫，清模加工到規定尺寸備用。
    2．3 儀器分析與性能測試
    耐化學性能按 GB3857--87進行；質量變化率按 GB1446--88進行；酸值測定 ：按 GB／T2B95--82進 行；巴柯硬度：按 GB3854--83進行；凝膠化時間：采 用英國進 121自動控溫凝膠時間測定儀用熱板測定； DSC：采用 PF-IR-1700 示差掃描量熱儀測試；熱變形溫度：按 GB／1634--79在國產 Rw-3型熱變形 溫度測試儀 中測試；FFT-IR：采用 PE-IR-1700型傅立葉紅外光潛儀測試；力學性能和電氣性能：按 IEc一11O9—92標準進行測試。

3 結果與討論
       3．1 樹脂基體配方設計
       由于用丙烯酸改性的環氧樹脂僅在末端含有酯 基和不飽和雙鍵。主鏈是環氧樹脂，這與雙酚 A聚 酯不同，它不禽有多個重復的酯基和雙鍵。由于酯鍵濃度減少，就不易被介質侵蝕，即使兩端酯鍵被破壞，分子鏈易斷裂，樹脂的耐腐蝕性優異[41  因此， 本文用丙烯酸對酚醛環氧樹脂進行改性．當量比為 0：3：1，使部分環氧基團轉化為乙烯基酯基。這樣政性后的樹脂不但具有酚醛環氧樹脂良好的耐熱性，優異的力學性能以及 電絕緣性能 ，還具有不飽和聚酯樹脂 良好的工藝特性，耐化學腐蝕性能優異。佩和大多數的熱固性樹脂一樣，改性后的樹脂具有足夠的剛度，卻存在性脆的問題。因此．我們用 DDSA對其增韌。它既是一種增韌劑又是一種環氧樹脂固 化劑，增韌效果很好。由于其固化物熱變形溫度低， 故用最不宜太多。
       3．1．I 合成反應溫度的確定
       本實驗在催化劑存在下，環氧基與羧基當量比 為 1：0：3，從80-120℃進行了實驗，結果列于表 1

       由表 1可以看出，隨著溫度升高，反應速度明顯地加快。因為溫度升高，一方面分子的碰撞幾率增大，另一方面體系的粘度下降，有利于分子的接觸和碰撞 ，從而反應速度加快，故要提高反應的速度應盡可能地升高反應溫度。但若將反應溫度cnfrp.net升得過高，則會產生凝膠，反應溫度以 120℃為宜。
        3．1．2 催化劑用量的穩 定
       本實驗以 DMP_3O的羧酸復鹽為催化劑，反應 時間為 3h，用量從 0．10％ ～0 35％實驗結果列于表 2。由表 2可以看出，隨著催化劑用量的增加 ，反應 速度明顯加快，一定時間內轉化率顯著提高，當催化 劑用量到 0．25％時，轉化率達到 94．7％，再增加催 化劑用量，轉化率增加不明顯。岡此，確定催化劑用 量為 0．25～0．35％，反應時間為 3h。

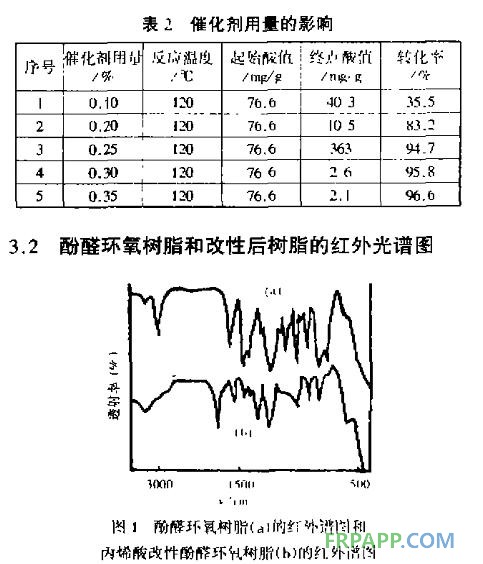

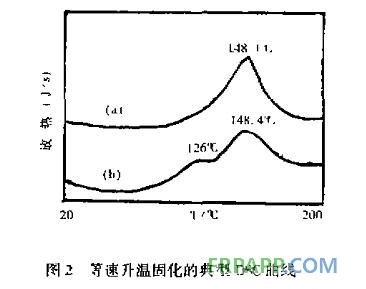

        圖 1中 (a)是 酚醛 環 氧樹 脂 的紅 外 潛 圖 910era  處是環氧基的特征吸收峰，1030cm 是醚瞧 的吸收峰。圖 1中(b)是丙烯酸政性后樹脂的潛圖。 在 1705cm 附近是酚醛環氧丙烯酸酯的羰基吸收峰 1640cm 處是雙鍵 的特征吸收峰。由于丙烯酸僅與部分酚 醛環氧基發 生開環反應 ，故 9lOom  處環氧基特征吸收峰并沒有消失，3450em 附近開環生成的羥基吸收帶加寬。
