1.引言
　　
　　經(jīng)過(guò)近20年的發(fā)展，我國(guó)鋁產(chǎn)業(yè)已形成一個(gè)完整的工業(yè)體系，成為國(guó)民經(jīng)濟(jì)的支柱產(chǎn)業(yè)之一，廣泛應(yīng)用于包括航空航天，交通運(yùn)輸，建材等各行各業(yè)。
　　
　　目前鋁材業(yè)經(jīng)過(guò)技術(shù)改造，已走向中高檔鋁材發(fā)展時(shí)期，隨著市場(chǎng)需求多樣化，同時(shí)促進(jìn)了鋁材表面處理技術(shù)的發(fā)展，由單一的銀白古銅料發(fā)展到擁有粉末涂裝、噴涂氟碳涂料、有機(jī)和無(wú)機(jī)染色、電泳涂裝、機(jī)械和化學(xué)拋光等工藝手段，鋁型材的外觀有欽金、金黃、香檳、仿不銹鋼及各種色彩，還有顯示鏡面、沙石、亞光、珠光等特殊效果的，是花色品種繁多，色彩紛呈。
　　
　　在這些處理方式中，離不開脫脂、酸洗、中和、洗滌等前處理工序，對(duì)這些前處理槽體的防腐蝕技術(shù)開發(fā)已經(jīng)成為鋁加工行業(yè)的重要課題。
　　
　　考慮到造價(jià)和實(shí)用性，這些前處理槽體多采用鋼筋混凝土澆鑄，通常為臥式或立式槽，而槽內(nèi)存放的硫酸、氫氟酸、燒堿等介質(zhì)會(huì)與水泥固化物中游離的氫氧化鈣、鋁酸三鈣等反應(yīng)生成可溶性鹽類，致使混凝土結(jié)構(gòu)腐蝕，影響設(shè)備使用壽命。
　　
　　如何選擇耐腐蝕材料、使這些槽體得到有效防護(hù)，同時(shí)又能保證設(shè)備運(yùn)轉(zhuǎn)周期長(zhǎng)、工程綜合造價(jià)合理等，是新建、擴(kuò)建鋁型材加工廠面臨的實(shí)際問(wèn)題。
　　
　　2.常用的鋁材表面處理工藝
　　
　　2.1常見的鋁材表面處理工藝
　　
　　A.脫脂（水洗1）B.堿洗（水洗2）C.酸洗、中和（水洗3）D.陽(yáng)極氧化（水洗4）E.電解著色---F.封孔
　　
　　2.2各工藝流程的主要作用
　　
　　A.脫脂：去除鋁型材表面油（污）漬等，采用堿性脫脂劑，弱堿性脫脂劑（日本工藝較多采用）硫酸、硝酸等。
　　
　　B.堿洗：去除氧化膜及表面淺層缺陷，通常采用苛性鈉，濃度：4-10%；溫度控制：50-60℃，鋁離子濃度控制在:50-60g/l；當(dāng)鋁離子濃度太低時(shí)（<30g/l）容易發(fā)生沉淀、結(jié)塊現(xiàn)象；
　　
　　可以通過(guò)加入助劑，提高鋁離子濃度或者槽外循環(huán)，回收沉淀來(lái)解決；
　　
　　較有效方法：延長(zhǎng)時(shí)間，提高堿洗溫度；但水洗2必須加裝淋洗裝置，及時(shí)清洗。
　　
　　C.酸洗、中和：目的是出光，去除堿洗表面產(chǎn)生的灰色物質(zhì)（主要：Fe、Cu、Mn、Si等），通常采用的是50%體積比的硝酸或一定濃度（150-200g/l）的硫酸。　　
首頁(yè) 末頁(yè)D.陽(yáng)極氧化：硫酸直接陽(yáng)極氧化形成無(wú)色透明的膜,通入直流電源。
　　
　　E.電解著色:90%采用純錫鹽槽、純鎳鹽槽及錫鎳混合鹽槽；
　　
　　純錫鹽槽：Sn2+無(wú)毒，缺點(diǎn)：著色物易水解、氧化；
　　
　　純鎳鹽槽：Ni2+穩(wěn)定，環(huán)保，成本高，日本工藝較多采用；
　　
　　錫鎳混合鹽槽：Ni2+濃度在2-30g/l,對(duì)錫鹽的穩(wěn)定性有作用。
　　
　　F.封孔：決定氧化膜的使用壽命
　　
　　熱封孔法：沸水（能耗高，掛灰普遍，要求去離子水阻抗達(dá)50萬(wàn)歐姆，水蒸發(fā)量大，一方面加快腐蝕速度，另一方面污染環(huán)境）
　　
　　冷封孔法：常溫水（操作簡(jiǎn)單，只要控制pH,Ni2+,F-）
　　

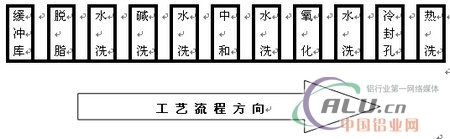

　　2.3通常的處理槽分布見圖一

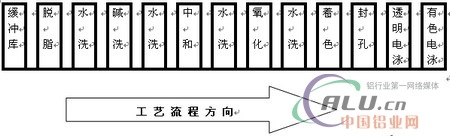

2.4電泳涂漆的處理槽分布見圖二

3.腐蝕介質(zhì)及腐蝕行為
　　
　　3.1化學(xué)介質(zhì)
　　
　　從整個(gè)工藝過(guò)程分析,腐蝕主要來(lái)自酸、堿、鹽、各種助劑等。
　　
　　3.2交替作用
　　
　　介質(zhì)濃度交替作用，
　　
　　介質(zhì)溫度交替作用，
　　
　　表面干濕交替作用。　　
首頁(yè) 末頁(yè)3.3協(xié)同效應(yīng)
　　
　　因?yàn)楫?dāng)兩種或兩種以上的化學(xué)介質(zhì)在一起所產(chǎn)生的作用大于各種組分單獨(dú)應(yīng)用時(shí)作用的總和，簡(jiǎn)單講：1+1＞2。
　　
　　4.工況參數(shù)及防護(hù)材料選擇
　　
　　4.1表面處理設(shè)備工況參數(shù)
　　

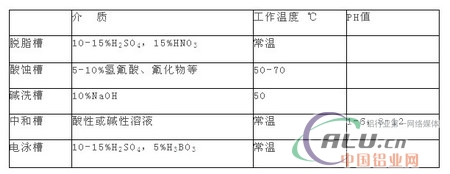

　　鋁材表面處理槽的工況參數(shù)見表一

4.2防護(hù)材料比較與選擇
　　
　　國(guó)內(nèi)早期投產(chǎn)的鋁型材廠的此類設(shè)備內(nèi)襯防護(hù)材料多采用聚氯乙烯板材、耐酸磚板砌筑或涂料等。華昌公司結(jié)合多年來(lái)選用耐腐蝕樹脂制作的玻璃鋼設(shè)備在有色冶煉行業(yè)的應(yīng)用成果，提出用902-A3、MFE-2等新型耐蝕樹脂材料的玻璃鋼（FRP）內(nèi)襯構(gòu)造，以滿足工況的需要。

4.3玻璃鋼內(nèi)襯結(jié)構(gòu)的樹脂材料耐腐蝕性能
　　
　　針對(duì)不同的槽體工況，選用了不同樹脂的玻璃鋼內(nèi)襯，各種樹脂的耐蝕性見表3

MFE環(huán)氧乙烯基酯樹脂和902-A3二甲苯型UP樹脂為華昌公司開發(fā)的高耐腐蝕樹脂　　
首頁(yè) 末頁(yè)4.4華昌公司樹脂材料的主要技術(shù)性能　　

5防腐蝕構(gòu)造設(shè)計(jì)及應(yīng)用實(shí)例
　　
　　5.1防腐蝕構(gòu)造層設(shè)計(jì)
　　
　　針對(duì)鋁型材廠的設(shè)備工況條件推薦FRP構(gòu)造層設(shè)計(jì)為：

5.2應(yīng)用實(shí)例
　　
　　①1998年西飛公司鋁型材廠酸洗車間擴(kuò)建工程中首次使用上述材料和構(gòu)造替代原來(lái)的PVC板內(nèi)襯結(jié)構(gòu)使用至今，效果良好。
　　
　　②1999年廣東堅(jiān)美鋁型材廠新廠擴(kuò)建工程中，在立式表面酸處理槽中使用上述材料和構(gòu)造替代老廠的PVC板內(nèi)襯結(jié)構(gòu)，已使用兩年，效果良好。　　
首頁(yè) 末頁(yè)③2001年廣東鳳鋁鋁業(yè)公司三水新廠表面處理工段，在立式的表面酸處理槽中使用上述材料和構(gòu)造替代老廠的PVC板內(nèi)襯結(jié)構(gòu)，已投入使用。
　　
　　6.結(jié)論及建議
　　
　　6.1MFE-2乙烯基酯樹脂和902-A3二甲苯型樹脂具有優(yōu)良的耐蝕性能,可以滿足鋁材廠表面處理過(guò)程的耐腐蝕防護(hù)要求，特別是針對(duì)含有氫氟酸、氟酸鹽等介質(zhì)的混凝土池槽，建議選擇滌綸布增強(qiáng)的乙烯基酯樹脂F(xiàn)RP結(jié)構(gòu)。
　　
　　6.2正確地選擇樹脂材料、合理的結(jié)構(gòu)設(shè)計(jì)和現(xiàn)場(chǎng)的精心施工是保證玻璃鋼制作質(zhì)量的重要因素，建議選擇專業(yè)施工隊(duì)伍施工，以確保設(shè)計(jì)要求和工程質(zhì)量。
　　
　　6.3玻璃鋼內(nèi)襯結(jié)構(gòu)同耐酸磚板、涂料、聚氯乙烯板材等結(jié)構(gòu)相比，玻璃鋼內(nèi)襯具有綜合性能好，不易產(chǎn)生泄漏、生產(chǎn)運(yùn)行周期長(zhǎng)等優(yōu)勢(shì)，適合在鋁型材加工行業(yè)推廣和應(yīng)用。
