久热国产精品,亚洲精品国产品国语在线,heyzo高清在线,欧美性猛交7777777

泰山玻璃纖維
浙江大匯-承載膜
沃達重工 液壓機 華征新材料 天騏機械
當前位置: 首頁 » 復材學院 » 學術論文 » 正文

改性環氧樹脂涂料的制備及性能研究

放大字體  縮小字體 發布日期:2014-08-14  來源:復材應用技術  瀏覽次數:93
核心提示:采用馬來酸酐單體(MA)對雙酚A型環氧樹脂(E-51)改性,得到改性環氧樹脂(EpM),通過正交實驗法確定了改性樹脂的制備及固化工藝,并通過紅外光譜和熱失重分析對產物及固化物進行了表征。結果表明,EpM最佳制備工藝:催化劑N,N-二甲基苯胺添加質量分數2.0%,阻聚劑質量分數0.075%(基于對苯二酚),反應溫度80℃,反應時間2.0h。固化最佳工藝:氧化劑過氧化苯甲酰添加質量分數2%,促進劑N,N-二甲基苯胺質量分數0.6%,交聯劑苯乙烯質量分數20%。EpM的合成機理為環氧開環酯化反應;產物中出現了馬

0·引言

環氧樹脂因分子結構中含有環氧基、羥基和醚鍵等基團而具有優良的物理性能、力學性能、電絕緣性能和耐化學藥品性能,廣泛應用于涂料、膠粘劑、層壓材料復合材料基體等方面[1~5]。環氧樹脂和某些改性單體的酯化反應有很多研究報道[6~9]。改性后的樹脂在結構上,工藝上和不飽和聚酯樹脂相似[10~12]。

本文分別就合成工藝、合成原理、固化工藝、漆膜性能各方面做了一系列實驗。著重考察了涂料制備過程中,催化劑、阻聚劑、交聯劑和促進劑的用量對涂料制備的影響,采用正交試驗分析手段篩選出最優的工藝配方,并通過表征手段確定其反應機理。最終通過分析各項漆膜性能,實驗合成的涂料耐腐蝕性、附著力、沖擊強度均有提高。

1·實驗部分

1.1 主要原料

雙酚A型環氧樹脂E-51(環氧當量,184~194g/eq),工業純,廊坊諾爾信化工有限公司;N,N-二甲基苯胺,分析純,天津市大茂化學試劑廠;對苯二酚,分析純,天津市巨星圣源化學試劑有限公司;馬來酸酐,分析純,天津市光復科技發展有限公司;過氧化苯甲酰,化學純,天津市科密歐化學試劑開發中心;三乙烯四胺,分析純,天津光復精細化工研究所。

1.2 EpM的制備方法

用20g正丁醇溶解一定量的雙酚A環氧樹脂和少量阻聚劑(對苯二酚),將溶液混合均勻,倒入裝有攪拌器、冷凝管、恒壓漏斗、溫度計的四口燒瓶中,開動攪拌,用恒溫水浴緩慢加熱到60℃左右,將一定量的馬來酸酐和催化劑(N,N-二甲基苯胺)用20g左右的丙酮溶解并混合均勻倒入恒壓滴液漏斗中,開始向體系中逐滴滴加。約0.5h滴加完,升溫到70~80℃保持反應1~2h,每隔0.5h取樣測定酸值一次,當酸值接近理論酸值時停止反應,降溫,出料保存。

1.3 實驗方法

酸值按照GB/T6743—2008色漆和清漆用漆基部分酸值和總酸值測定;漆膜附著力按國標GB/T1720—1979(1989)測定;漆膜耐沖擊性按國標GB/T1732—1993進行測試;鹽霧腐蝕性按國標GB/T1771—2007對漆膜進行耐鹽霧老化實驗;耐沸水性按國標GB/T1733—1993對漆膜進行耐沸水性實驗;耐酸堿性按國標GB/T9274—1988對色漆和清漆進行耐液體介質的測定;利用E55+FRA106型傅里葉紅外光譜儀(德國Bruker公司)進行紅外分析,固體樣品采用溴化鉀壓片法進行檢測;示差掃描量熱分析:利用STA449C型熱分析儀(德國公司)進行差熱分析,加熱速率10℃/min,溫度范圍30~800℃,Ar氣保護。

1.4 反應原理

EPM合成的反應式見式1。



式1 EPM合成反應式

2·結果與討論

2.1 改性環氧樹脂制備工藝的確定

確定EpM的最佳合成工藝條件,通過正交試驗,其因素水平見表1,結果見表2。



表1 正交試驗因素水平表

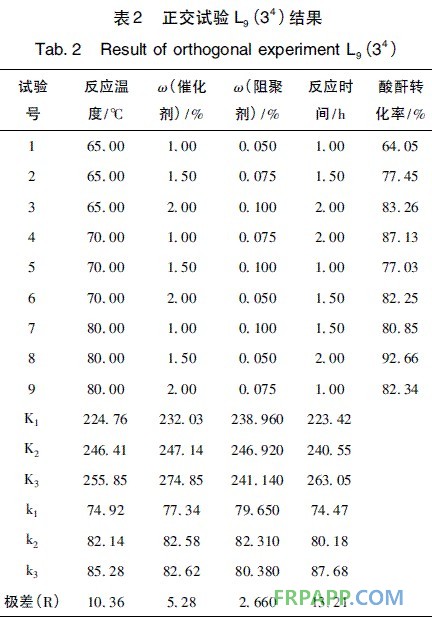

表2 正交試驗結果

表2 正交試驗結果

由表2中極差R的分析可見,4個因素對馬來酸酐轉化率影響的顯著性順序為:D>A>B>C,即:反應時間>反應溫度>催化劑用量>阻聚劑用量;合成的最優反應條件為:A3B3C2D3,也就是:反應溫度80℃、催化劑質量分數2.0%,阻聚劑質量分數0.075%、反應時間2.0h。

2.2 產物性能表征

2.2.1 紅外光譜分析

圖1為馬來酸酐改性環氧樹脂前后的紅外譜圖,由圖1中可以看到3430cm-1處的吸收峰強度明顯增強,表明環氧馬來酸酐酯中比環氧樹脂有更多的羥基;在環氧馬來酸酐酯中出現1858cm-1、1780cm-1及1250cm-13處微弱的吸收峰,它們是酸酐C==O鍵的對稱和反對稱伸縮振動吸收峰以及環狀酸酐中的C—O—C伸縮振動特征吸收峰,這是五元環酸酐的顯著特征之一。在1700~1740cm-1范圍內出現了強烈的吸收帶,為酯羰基的C==O吸收峰和羧基的伸縮振動。由此可以看出,該反應體系為馬來酸酐開環羧酸化后進行的酯化反應,并在產物中引入了親水基團;同時在新合成的樹脂中,1640cm-1處出現了C==C的吸收峰;915cm-1處的環氧基特征吸收峰在新合成出的樹脂中都已消失,證明環氧基在該引發體系里完全打開。由此紅外光譜可以充分驗證環氧馬來酸酐樹脂的反應原理及得到了目標產物。

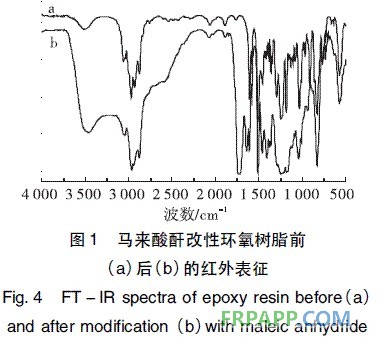

圖1 馬來酸酐改性環氧樹脂前后的紅外譜圖

圖1 馬來酸酐改性環氧樹脂前后的紅外譜圖

2.2.2 熱失重分析

圖2為環氧樹脂和馬來酸酐改性環氧樹脂的熱失重分析及其微商曲線,由微商曲線(b)中可以看出環氧樹脂在熱失重曲線上出現3個失重區,第1失重區在282℃左右,主要是環氧樹脂自身分解;第2失重區在366℃左右,是碳化物的分解;碳化物的殘留物在418℃左右完全分解。環氧馬來酸酐酯有2個失重區,第1失重區在200℃溫度以內,由于大部分馬來酸酐的玻璃化溫度都很低,均在100℃以內,該失重區可理解為一部分低聚物的分解以及共聚物吸水揮發所導致。該聚合物主要在430℃左右分解,環氧馬來酸酐酯的熱穩定性明顯提高。

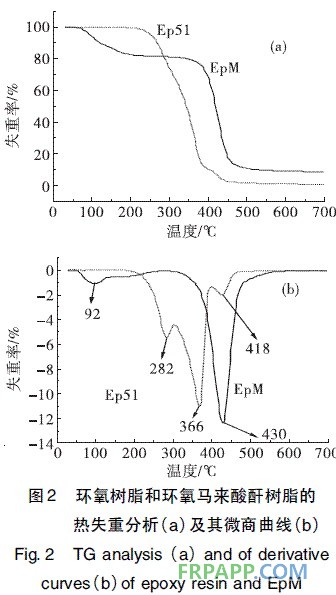

圖2 環氧樹脂和環氧馬來酸酐樹脂的熱失重分析及其微商曲線

圖2 環氧樹脂和環氧馬來酸酐樹脂的熱失重分析及其微商曲線

2.3 改性環氧馬來酸酐酯樹脂的固化

2.3.1 固化工藝的確定

改性環氧樹脂的固化是通過引發劑分解產生的游離基激活樹脂和交聯劑中的雙鍵,進行交聯反應。本實驗中選取苯乙烯作為交聯劑,選取分解速率較快的氧化還原體系過氧化苯甲酰與N,N—二甲基苯胺分別為引發劑與促進劑。該反應中只要有較少的交聯點,即可以形成三維網絡結構,在室溫條件下凝膠很快,所以考察引發劑、交聯劑與促進劑的用量很關鍵,它決定了涂膜的固化速度,對漆膜的性能有很大影響。表3即是對最佳固化工藝的篩選。

由表3可以看出三個因素對實驗的影響顯著性順序為:A>B>C,也就是,氧化劑用量>促進劑用量>交聯劑用量;綜合考慮固化時間及漆膜成型的各種性能,得出固化最優配方為:A2B3C2,也就是,過氧化苯甲酰用量為2%,N,N-二甲基苯胺質量分數為0.6%,苯乙烯質量分數為20%。

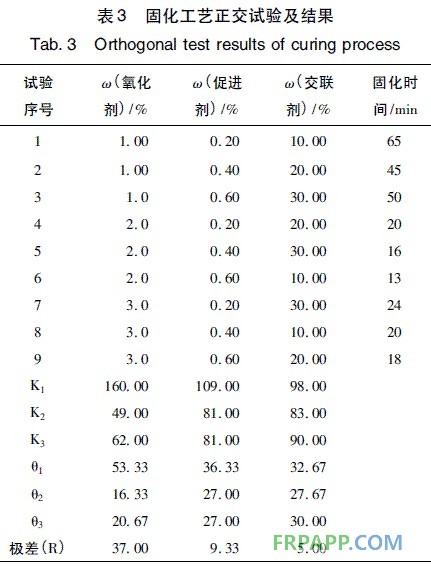

表3 固化工藝正交試驗及結果

表3 固化工藝正交試驗及結果

2.3.2 固化后紅外光譜分析

由圖3可見,固化前后1605、1510cm-1的吸收峰幾乎沒有變化,這兩處吸收峰歸屬于苯環骨架C==C伸縮振動,表明固化反應并未在該處的雙鍵進行。而1637和1409cm-1處的吸收峰消失,這兩處吸收峰是馬來酸酐的C==C振動引起的,這一現象充分驗證了固化反應的機理。

圖3 環氧馬來酸酐樹脂固化前后的紅外光譜圖

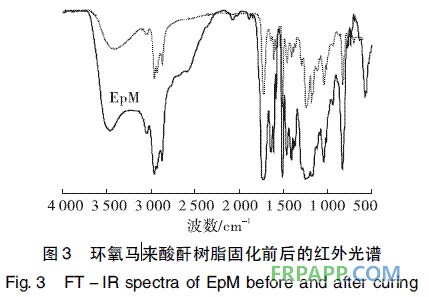

圖3 環氧馬來酸酐樹脂固化前后的紅外光譜圖

2.3.3 漆膜性能表征

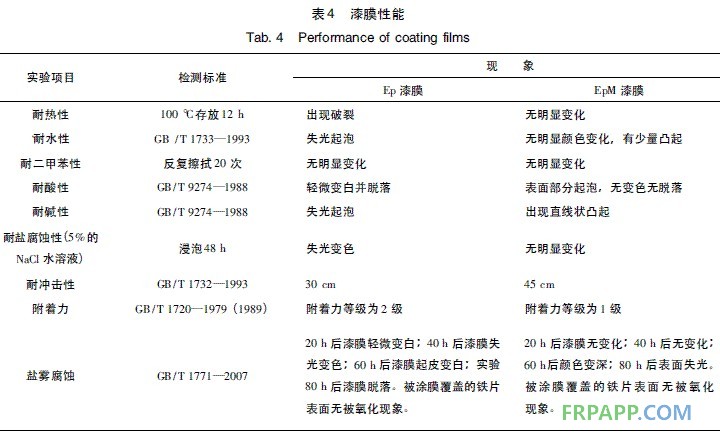

表4 漆膜性能

表4 漆膜性能

3·結論

1)馬來酸酐改性環氧樹脂的最佳制備工藝為:催化劑N,N—二甲基苯胺質量分數2.0%,阻聚劑對苯二酚質量分數0.075%,反應溫度80℃,反應時間2.0h。

2)馬來酸酐改性環氧樹脂固化的最佳工藝為:氧化劑過氧化苯甲酰用量2%,促進劑N,N—二甲基苯胺用量0.6%,交聯劑苯乙烯用量20%。對固化后的涂膜進行紅外光譜分析,1637和1409cm-1處的碳碳雙鍵吸收峰固化后消失,說明固化過程中發生加成反應。

3)對固化后的涂膜進行物理力學性能測試,結果表明馬來酸酐改性環氧樹脂漆膜的耐腐蝕性、硬度、附著力均增強。


關鍵詞: 環氧樹脂

[ 復材學院搜索 ]  [ 加入收藏 ]  [ 告訴好友 ]  [ 打印本文 ]  [ 違規舉報 ]  [ 關閉窗口 ]




?
推薦圖文
推薦復材學院
點擊排行
(c)2013-2020 復合材料應用技術網 All Rights Reserved

  魯ICP備2021047099號

關注復合材料應用技術網微信
久热国产精品,亚洲精品国产品国语在线,heyzo高清在线,欧美性猛交7777777
国产精品日韩久久久| 日本不良网站在线观看| 国产日韩1区| 男人的天堂久久精品| 99在线|亚洲一区二区| 日韩精品影视| 国产suv精品一区二区四区视频| 日本不卡一二三区黄网| 亚洲精选成人| 久久国产精品色av免费看| 久久性天堂网| 欧美亚洲人成在线| 国产精品片aa在线观看| 美女国产一区二区三区| 视频小说一区二区| 激情综合自拍| 日本一区二区三区视频在线看| 国产精品蜜月aⅴ在线| 国产一区二区三区日韩精品| 色欧美自拍视频| 国产亚洲网站| 精品欧美日韩精品| 久久高清精品| 一级欧洲+日本+国产| 好吊一区二区三区| 韩国精品主播一区二区在线观看 | 欧美理论视频| 久久亚洲色图| 欧美另类中文字幕| 黑人精品一区| 99视频在线精品国自产拍免费观看| 亚洲精品午夜av福利久久蜜桃| 久久高清免费观看| 日韩一二三区在线观看| 成人国产综合| 日本不卡在线视频| 久久三级福利| 亚洲字幕久久| 欧美黄页在线免费观看| 国产尤物精品| 岛国av免费在线观看| 青青草精品视频| 免费国产亚洲视频| www成人在线视频| 精品国产日韩欧美精品国产欧美日韩一区二区三区 | 尤物在线精品| 久久99免费视频| 日韩欧美激情| 不卡在线一区| 日韩欧美在线中字| 欧美极品中文字幕| 日本欧美在线| 亚洲色图国产| 男人操女人的视频在线观看欧美| 1024精品一区二区三区| 国产在线看片免费视频在线观看| 免费在线观看一区| 久久99久久久精品欧美| 久久永久免费| 国产96在线亚洲| 加勒比视频一区| 国产精品99精品一区二区三区∴| 日韩精品久久理论片| 亚洲另类黄色| 视频一区视频二区中文| 欧美va天堂| 99视频在线精品国自产拍免费观看| 欧美 日韩 国产精品免费观看| 久久国产主播| 欧美精品激情| 亚洲精品影院在线观看| 日本欧美一区二区在线观看| 欧美欧美黄在线二区| 免费看久久久| 久久一级电影| 国产精品普通话对白| 欧美精品影院| av在线资源| 亚洲免费观看| 亚洲欧美网站在线观看| 亚洲日本三级| 久久97视频| 国产农村妇女精品一二区| 日本v片在线高清不卡在线观看| 国产欧美大片| 欧美午夜精品一区二区三区电影| 午夜在线一区二区| 国产精品一区高清| 韩国精品主播一区二区在线观看 | 国产一区导航| 国产欧美日韩免费观看| 88xx成人免费观看视频库| 日本大胆欧美人术艺术动态| 亚洲精品护士| 久久久久国产| 麻豆精品av| re久久精品视频| 黄色亚洲精品| 国产亚洲毛片在线| 三级在线观看一区二区| 免费观看久久av| 91精品亚洲| 美女高潮久久久| 丝瓜av网站精品一区二区| 蜜臀国产一区| 欧美天堂一区| 蜜臀久久99精品久久久久宅男| 国产精品一区免费在线| 午夜在线精品偷拍| 亚洲欧美伊人| 日韩精品麻豆| www在线观看黄色| 久久永久免费| 国产精品入口久久| 欧美一级网站| 蜜臀va亚洲va欧美va天堂| 欧美精品自拍| 午夜在线播放视频欧美| 91精品国产自产精品男人的天堂| 免费欧美一区| 视频一区视频二区中文字幕| 美女91精品| 石原莉奈在线亚洲二区| 亚洲涩涩av| 欧美日韩视频免费看| 国产亚洲一区| 九九久久国产| 99久久九九| 日本精品在线播放| 久久精品国产一区二区| 日韩精品第一区| 夜夜嗨av一区二区三区网站四季av| 性欧美69xoxoxoxo| 一二三区精品| 国产麻豆一区二区三区| 欧美国产专区| 亚洲视频播放| 亚洲网址在线观看| 国产精品国码视频| 日韩不卡视频在线观看| 午夜亚洲福利| 色婷婷精品视频| 你懂的国产精品| 久久久久久久久成人| 国产美女精品| 国产一区二区三区四区| 丝袜美腿诱惑一区二区三区| 国产欧美成人| 国内精品福利| 青青草精品视频| 久久国产精品成人免费观看的软件| 久久麻豆精品| 亚洲综合电影| 亚洲精品在线a| 欧美中文字幕一区二区| 国产欧美大片| 一区二区高清| 国产精品婷婷| 国内精品福利| 群体交乱之放荡娇妻一区二区| 国产亚洲精aa在线看| 韩日一区二区三区| 久久av日韩| 蜜桃精品视频| 蜜桃视频在线观看一区| 蜜桃视频在线网站| 欧美激情91| 日本在线视频一区二区| 国产精品腿扒开做爽爽爽挤奶网站| 岛国精品一区| 91精品精品| 国产精品毛片| bbw在线视频| 香蕉视频成人在线观看| 激情婷婷综合| 精品视频一二| 欧美在线日韩| 亚洲欧美日韩视频二区| 亚洲一区资源| 最近高清中文在线字幕在线观看1| 欧美日韩国产在线观看网站| 成人免费电影网址| 日韩欧美三级| 精品国产黄a∨片高清在线| 另类欧美日韩国产在线| 亚洲色图综合| 欧美一级网址| 日韩午夜视频在线| 福利片在线一区二区| 免费精品视频| 日本综合精品一区| 日韩中出av| 日本91福利区| 日韩精品免费视频人成| 欧美/亚洲一区| 日韩综合精品| 蜜臀久久久久久久| 在线一区视频观看| 久久亚洲美女| 你懂的网址国产 欧美|
