1  引  言

       乙烯基酯樹脂是由環氧樹脂和丙烯酸及其衍生物反應所生成的樹脂。其工藝性能與不飽和聚酯樹脂相似，化學結構與環氧樹脂相近。乙烯基酯樹脂由于耐腐蝕性、耐熱性、耐疲勞性能優良，已被廣泛用于防腐貯罐、管道、塔、槽、器、襯里、地面、煙囪、廢氣脫硫、氣體過濾等方面，且應用領域越來越廣。

       國外乙烯基酯樹脂于1960年前后商品化。中國的乙烯基酯樹脂是在1982年研制成功后批量生產的。乙烯基酯樹脂作為不飽和聚酯樹脂中的一個性能優異的新品種，現已經獲得很大發展，在國外已占不飽和聚酯樹脂總產量的10%以上。

       本文試圖通過對乙烯基酯樹脂耐腐蝕性能的闡述和典型應用為廣大的防腐業同行提供參考。

2優異的耐腐蝕性能

2.1  耐腐蝕原理

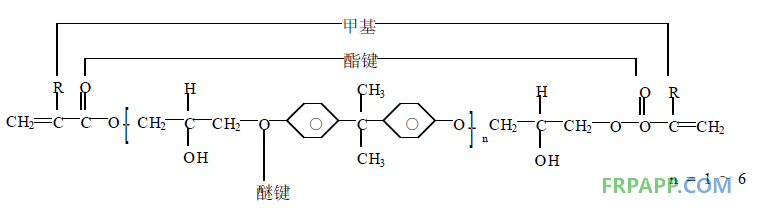

       酯鍵易受化學侵蝕發生水解，因此，樹脂分子中酯鍵的數量和分布位置決定著樹脂的耐蝕性。乙烯基酯樹脂分子結構式如下：

      非乙烯基酯型不飽和聚酯樹脂，不僅酯鍵多，而且在分子主鏈上反復出現，一旦受到侵蝕，分子主鏈將四分五裂，其防腐性和其他性能將迅速降低或喪失。例如雙酚A-反丁烯二酸聚酯樹脂，當n=6時，其酯鍵數量為2n+l，多達13處。

       乙烯基酯樹脂分子結構中只有兩個酯鍵，受侵蝕部位少得多，且酯鍵位于分子兩端，當受到侵蝕斷裂時，分子結構括弧內的大體積環氧分子鏈不受破壞。而環氧部分的醚鍵，在許多化學環境中是很穩定的，有良好的耐腐蝕性。分子結構中的甲基能保護酯鍵，提高了抗水解腐蝕性能。

2.2耐腐蝕數據

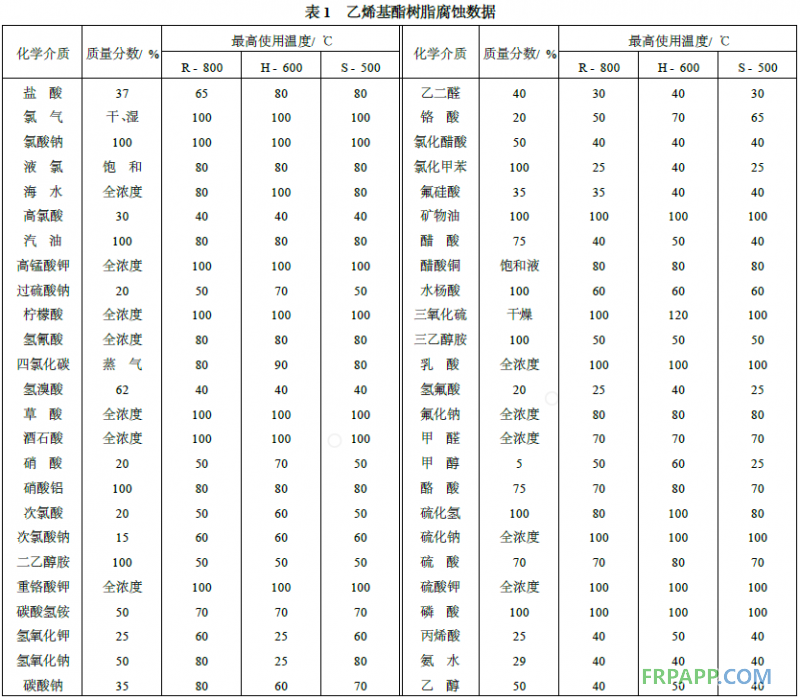

       日本昭和高分子株式會社，是世界上最早生產乙烯基酯樹脂的公司之一，對乙烯基酯樹脂進行了500多種化學介質的腐蝕測試。現將部分數據摘錄如表1。表中R- 800為高耐腐蝕型：H- 600為高耐腐蝕、耐氧化、耐熱、耐溶劑型；S- 500為高耐腐蝕、難燃型。

3應用

3.1  國內應用惰況

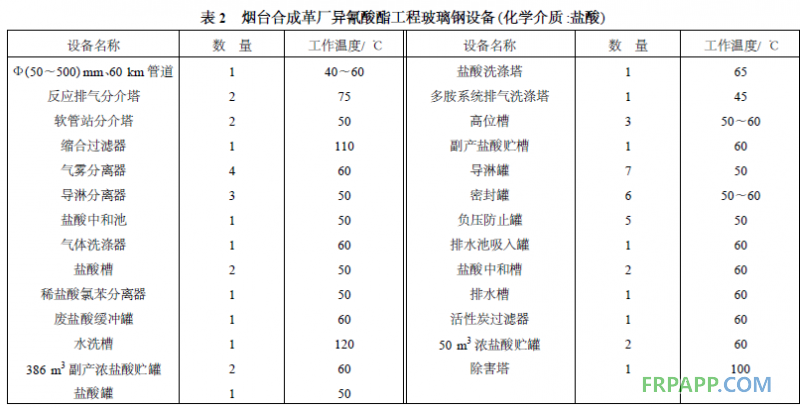

       國內最早使用乙烯基酯樹脂的防腐工程，應是1981年竣工的煙臺合成革廠異氰酸酯工程。使用的乙烯基酯樹脂是日本昭和高分子株式會社生產的H- 600。該工程中，用乙烯基酯樹脂生產的各種規格玻璃鋼管道60多km;各種規格的罐、塔、槽、器共54個，其中有50 1113和386 m3組裝式大型玻璃鋼貯罐各2個，詳見表2。
       表2內的乙烯基酯樹脂玻璃鋼設備，在鹽酸介質中運轉，原設計壽命為15 a，20 a已經過去，多數仍在繼續使用，由此足以證明乙烯基酯樹脂耐腐蝕的優異性能。

       我國于1984年研制成功了“外纏鋼纜組裝立式玻璃鋼貯罐”，這種用乙烯基酯樹脂生產的貯罐在全國已有100多臺用在各種防腐工程中。

    在煙臺合成革廠工程稍后，江西貴溪銅廠工程也用了很多乙烯基酯樹脂玻璃鋼防腐設備，總質量在330 t以上，其中有直徑7.5 m高度10 m以上的洗滌塔2臺。

3.2  日本應用情況

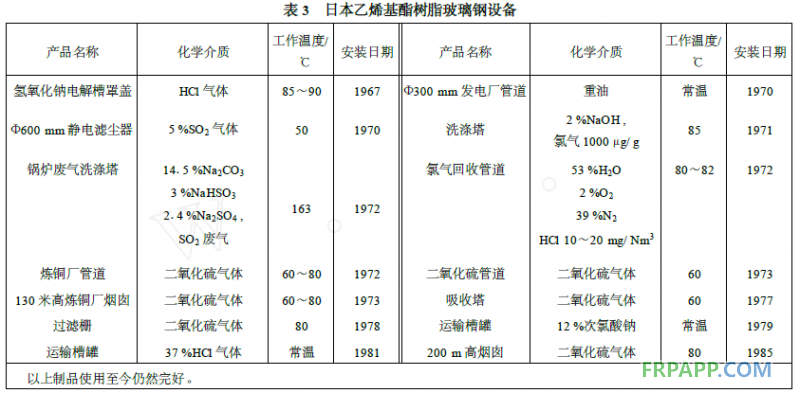

       20世紀60年代初，日本昭和高分子株式會社的理博騎士樹脂（乙烯基酯樹脂）投產后，很快在防腐領域得到廣泛應用，現將用昭和乙烯基酯樹脂生產的部分設備介紹如下。
4結論

       乙烯基酯樹脂可視為改性的環氧樹脂。它既有不飽和聚酯樹脂固化快、施工方便等良好的工藝性，又具有環氧樹脂優良的機械性能、耐腐蝕性能，它在防腐蝕工程中已得到廣泛應用。
