隨著涂料工業的迅速發展，傳統涂料中的揮發性有機溶劑(VOC)對大氣的污染日趨嚴重。因此，環境友好型涂料越來越受到人們的重視。高固體分涂料是環境友好型涂料中發展較迅速的一種，因其不僅能節省涂料生產和使用中的溶劑、降低污染，還能利用現有的施工設備，并可與現有涂料體系相匹配。因此，高固體分涂料得到了很大的發展[1]。丙烯酸聚氨酯絕緣涂料是一類涂覆在電氣設備表面起一定絕緣作用的功能涂料。它是一種綜合性能優異的高分子復合材料，除具有一定的絕緣功能外，還具有良好的耐候性、耐化學品性、機械性能和常溫干燥速度快等優點，已廣泛應用到電氣絕緣領域，但越來越嚴格的環保法規使得低固體分丙烯酸涂料的應用受到了很大的限制[2]。本研究以自由基聚合的基本理論為基礎，系統考察影響丙烯酸聚合物相對分子質量及其分布的因素，制備相對分子質量低的丙烯酸樹脂，并在此基礎上進行高固體分丙烯酸聚氨酯涂料的研制。

2 試驗部分

2.1試驗原料

甲基丙烯酸甲酯、丙烯酸丁酯、甲基丙烯酸羥丙酯、叔碳酸縮水甘油酯(CarduraE10)等，均為分析純;增強填料、顏料、乙烯基硅烷等，均為工業級。

2.2主要儀器

ISO刮板細度計，QCJ型涂膜沖擊器，凝膠色譜滲透儀(HewlettPackar公司)。

2.3制備工藝

高固體分低相對分子質量的丙烯酸樹脂合成工藝流程見圖1。

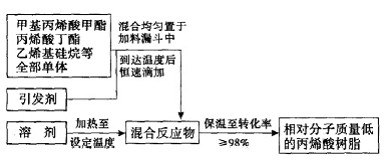

圖1 丙烯酸樹脂的合成工藝流程

以合成的低相對分子質量的熱固性丙烯酸樹脂為甲組分，以HDI縮二脲為固化劑，加入合適的消泡劑、流平劑等助劑，按—NCO/—OH(物質的量比)為1∶1配制雙組分丙烯酸聚氨酯絕緣清漆。所得樹脂以及絕緣清漆的性能見表1和表2。

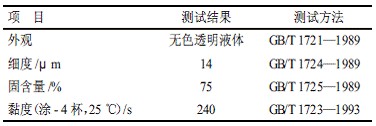

表1 丙烯酸樹脂的性能

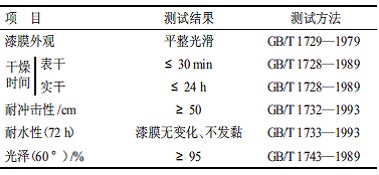

表2 絕緣清漆的性能

3.1引發劑的選擇及用量

對高固體分羥基丙烯酸樹脂來說，引發劑對樹脂的相對分子質量有很大的影響。用2種半衰期適合本反應的引發劑合成的樹脂的性能比較見表3。

表3 引發劑引發合成的樹脂的性能比較

本試驗用二叔戊基過氧化物(DTAP)作引發劑。因DTAP引發的自由基反應不能奪取氫原子，易于產生線性聚合物，所以它所合成的聚合物有較低的黏度，并且相對分子質量分布較窄，樹脂黏度更低，更有利于制得高固體分涂料[3]。DTAP用量對樹脂數均相對分子質量的影響見圖2。

圖2 引發劑用量與樹脂數均相對分子質量的關系

由圖2可知，DTAP引發劑用量增大，不僅可增加反應的活性點，增大反應速率，而且可降低聚合物的相對分子質量，但用量過大不僅會提高成本，增加生產上的不安全因素，而且會導致分解產物增多，影響產品的耐久性，所以本研究DTAP引發劑用量為3%～4%。

3.2溫度對合成的丙烯酸樹脂相對分子質量的影響

提高反應溫度能提高引發劑的分解速率，可降低樹脂的相對分子質量[4]。反應溫度與數均相對分子質量的關系見圖3。

圖3 反應溫度與數均相對分子質量的關系

由圖3可知，聚合反應溫度應盡可能高一些。但是，在高溫引發聚合體系中，聚合物鏈自由基會由于偶合終止、鏈轉移及氧化反應而極大地降低引發劑的引發效率[5]。所以，試驗溫度應綜合考慮這些因素，本試驗不超過140℃。

3.3CarduraE10的引入及用量

CarduraE10是一種含環氧基的化合物，其分子中的環氧基與丙烯酸的羧基反應生成龐大而疏水的叔碳酸酯結構而被引入到丙烯酸樹脂中。CardaraE10的加入可大大降低聚合物的黏度，但其價格較高，應根據用途確定最終用量。本研究中不超過0.6%。

　  3.4固化劑的選擇

由于作主劑的羥基丙烯酸樹脂的相對分子質量降低，就需要黏度低、交聯活性高的聚氨酯固化劑。性能比較好的是近年來新開發的多異氰酸酯多聚體，其官能度均在3個以上，相對分子質量小，交聯活性高。本試驗用HDI縮二脲作固化劑，效果較為理想。

3.5溶劑體系的選擇

高固體分羥基丙烯酸樹脂合成反應體系中溶劑的選擇取決于多方面因素，首先應選擇鏈轉移常數較大的溶劑，其次其沸點應該較高便于提高反應溫度，丙烯酸樹脂在多種溶劑中的黏度見表4。

表4 溶劑與溶液的黏度關系

由表4可知，甲基戊基甲酮溶液的黏度比異丁酸異丁酯及二甲苯溶液的黏度低一倍以上，在相同固體含量下甲基戊基甲酮制成的涂料的黏度比二甲苯、異丁酸酯制成的涂料黏度都低。

3.6高固體分涂料電性能的比較

普通溶劑型清漆(1#)與高固體分清漆(2#)的電性能比較見表5。

表5 不同丙烯酸樹脂固化后電性能

由表5可知，試樣1#和試樣2#相比，2#的體積電阻率和介電強度明顯優于1#，這可能是由于固體含量提高之后，出現了更多的活性交聯點，羥基與多異氰酸酯的反應更加完全，交聯密度更高。

4 結語

考察了聚合溫度及引發劑對聚合物相對分子質量的影響，通過引入叔丁基縮水甘油酯以及溶劑的選擇進一步降低反應體系黏度，合成了高固體分丙烯酸聚合物并進一步制得了高固體分丙烯酸聚氨酯清漆。工藝條件：反應溫度為140℃，引發劑為DTAP，用量為3%～4%，選擇甲基戊基甲酮作溶劑，與縮二脲配合制得高固體分丙烯酸聚氨酯清漆，綜合性能良好。
