久热国产精品,亚洲精品国产品国语在线,heyzo高清在线,欧美性猛交7777777

泰山玻璃纖維
沃達重工 液壓機 華征新材料 天騏機械
當前位置: 首頁 » 復材學院 » 學術論文 » 正文

聚合物耐磨防腐涂層材料及其應用

放大字體  縮小字體 發布日期:2014-08-27  來源:復材應用技術網  瀏覽次數:69
核心提示:簡要介紹了聚氨酯改性環氧聚合物耐磨防腐材料的合成工藝及其影響因素。對比了聚氨酯改性環氧聚合物涂料、丁腈改性環氧耐磨涂料和國外同類產品的抗磨損性能。結果表明,該聚合物涂料的耐磨防腐性能明顯高于同類型其它涂層材料,具有良好的市場前景。

       在冶金、礦山等行業高速運轉的設備中,由于存在著沖刷磨損、化學腐蝕和真空氣泡瞬間爆炸而引起的氣蝕等作用,腐蝕磨損已成為設備備件失效的主要形式。頻繁地更換和檢修,使生產設備的正常運轉受到干擾,造成大量的人力和物力消耗。因此,市場對既能修復已腐蝕、磨損報廢備件,又能對新設備、備件進行防護的新材料有著迫切的需求。

      聚氨酯改性環氧樹脂是當今高分子材料開發的熱點之一。采用聚氨酯改性環氧樹脂形成半互穿網絡聚合物,生成鏈鎖結構,有效提高其相容性和穩定性,獲得較高的剪切強度、剝離強度和耐磨耐氣蝕性。本文介紹了該新型聚合物涂料在礦用設備中的應用情況。

1  合成工藝及方法

l.l主要原料及儀器設備

       主要原料:N2,工業品;甲苯二異氰酸酯(TDI),工業品,甘肅銀光化學工業公司生產;E - 44環氧樹脂,環氧值0. 41 -0.47,無錫樹脂廠生產;二羥基聚醚N -210、三羥基聚醚N-303,工業品,金陵石化公司塑料廠生產;乙醇胺,工業品,上海高橋化工廠生產;其他原料,包括耐磨填料、固化劑及各類添加劑和助劑。

       測試試塊:試塊由45#鋼制成,材料抗拉、抗剪、耐磨損測試程序和方法按企業標準進行。
       儀器設備:三口燒瓶、攪拌器、燒杯、玻璃棒、干燥器、注射針管、溫度計、烘干箱、電子天平、可控溫加熱器、模具、顯微鏡、材料性能試驗機、噴砂機等。

1.2合成原理

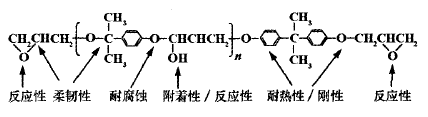

       E - 44環氧樹脂屬雙酚A型環氧樹脂,具有很強的反應活性和附著力,耐磨性能相對較差。¨。雙酚A型環氧樹脂結構式及各官能團的性質為:

       而聚氨酯類特別是彈性聚氨酯具有很高的耐磨性,而附著力相對較小,很容易從基體上脫落。聚氨酯化學結構為:
聚合物耐磨防腐涂層材料及其應用-復材應用技術網
       由于聚氨酯中含有反應性活潑的異氰酸酯基團(-NCO),能跟許多化合物反應。聚氨酯(PU)與環氧樹脂( EP)形成互穿網絡聚合物涉及3種交聯反應:即PU的交聯反應;EP的開環聚合交聯反應;PU中-NCO基團與EP中的-OH基交聯反應。聚氨酯改性環氧樹脂通過半互穿網絡聚合物(IPN)技術,先將聚醚與過量的多異氰酸酯進行預聚反應,形成含有柔性聚醚鏈段的端異氰酸酯聚醚,在乙醇胺存在的條件下,端異氰酸酯再與環氧樹脂進行反應,最終在環氧樹脂中引入聚醚鏈段,使環氧樹脂與聚氨酯相互貫穿成鏈鎖結構,從而增強其固化物的柔韌性和耐磨性。

1.3合成方法

1)預聚體的合成


      在三口燒瓶中加入按比例稱量好的二羥基聚醚和三羥基聚醚,攪拌后開始加熱;當溫度升至100 - 120℃時,停止攪拌并將其口部密封,抽真空后,通入N2;待溫度降至40 -50℃,將稱量好的TDI和其他助劑加入,并在40 -50℃的溫度下反應1 h;然后緩慢升溫至80℃,在80 -85℃反應2h,最后升溫至90℃反應0.5h左右。反應產物就是TDI與二羥基聚醚和三羥基聚醚合成的PU預聚物,為淡黃色粘稠狀液體。

2)聚合物的合成。

      在三口燒瓶中加入一定量的環氧樹脂,攪拌后開始加熱;當溫度升至100 -120℃時,停止攪拌并將其口部密封,抽真空后,通入N2;待溫度降至100℃左右,加入乙醇胺;將反應好的預聚物和其他助劑按一定比例加入到環氧樹脂中,控制反應溫度在1 10℃左右,反應2h,反應產物即為聚氨酯改性環氧樹脂半互穿網絡聚合物。

2結果分析與討論

2.1  聚合物配比試驗

2.1.1  二羥基聚醚( PUi)和三羥基聚醚(PU2)配比

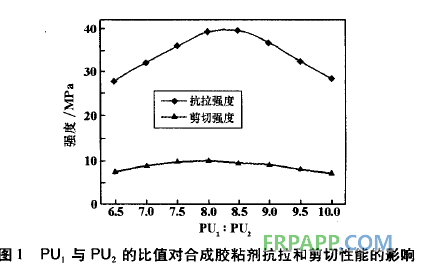

    單純使用二羥基聚醚與TDI反應制備改性環氧樹脂時,其結構限制了改性物的性能,而加入少量三官能度三羥基聚醚,可以提高膠粘劑的交聯度,增加膠粘劑的硬度和強度。但過量的三羥基聚醚會破壞膠層的內聚強度,使其機械性能下降。PU,與PU:的比例對膠體抗拉和剪切強度的影響見圖1所示。由圖1可見,PU.與PU2的比例對膠體抗拉強度影響較大,對剪切強度也有一定影響,其在7.0:1 -9.0:1的范圍內存在一個最佳比例。
聚合物耐磨防腐涂層材料及其應用-復材應用技術網

2. 1.2  乙醇胺的加入量  由于乙醇胺既可以與環氧

       基團反應生成羥基與叔胺,促進羥基與-NCO基團的反應,也可作為環氧基之間聚合的催化劑。乙醇胺加入量對膠粘劑性能的影響見圖2。由圖2可見,隨著乙醇胺加入量的增加,聚合膠粘劑的抗拉強度逐漸升高,當乙醇胺加入量大于2%時,抗拉強度則隨著加入量的增加,逐漸下降。而剪切強度受乙醇胺加入量的影響不大,在乙醇胺加入量為2. 4%時其值最大。
聚合物耐磨防腐涂層材料及其應用-復材應用技術網

2. 1.3  PU預聚物的加入量預聚物的加入量是影響

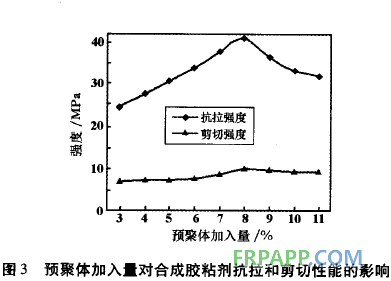

       互穿網絡聚合物性能的最直接因素,添加量低將起不到改性的作用,添加量大將使改性物的交聯度提高,同時柔性基團含量的上升將使改性物的剛度和強度下降。PU預聚物的加入量對膠粘劑性能的影響見圖3。由圖3可見,在8%時,抗拉強度和剪切強度均可達到最大值。

2.2正交試驗


       為確定最佳配比,在初步試驗的基礎上,采用正交試驗法,對二羥基聚醚PU,和三羥基聚醚PU2的比例、乙醇胺和預聚物PU的加入量進行了三因素三水平試驗。各影響因素取值水平為:PUi與PU2的比例為7:1 - 10:1;PUi: PU2取值為7:1、8.5:1、10: I;PU加入量(相對于聚合物%)為5、8、10;乙醇胺的加入量控制在0. 5% - 2%(相對于聚合物%),取值為0.5、1.0、2.0。正交試驗所得的9組聚合物,以芳香胺類+咪唑作為固化劑進行抗拉、剪切性能測定。測定結果表明,在互穿網絡聚合物的合成過程中,影響其性能的最主要因素是預聚物的加入量,其次是PU.與PU2的比例關系,第三是乙醇胺的加入量。最佳性能配比為:PU的加入量(相對于環氧)8.0%,PUi:PUz=8.5:1,乙醇胺加入量2. 0%。
聚合物耐磨防腐涂層材料及其應用-復材應用技術網

2.3填料添加量對材料性能的影響分析

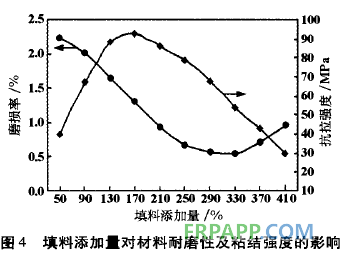

       按照填料的級配理論,在不影響膠體對填料的粘接強度,又可以提高體系內防腐耐磨性能的前提下,本試驗對不同粒徑的填料級配進行了理論計算和實際試驗,力求能以最密集的排列方式堆積‘3]。所采用的耐磨填料級配如下:粗粒填料約占40% - 60%,中粒填料約占20%- 40%,細粒填料約占10% - 30%。試驗結果見圖4所示。
聚合物耐磨防腐涂層材料及其應用-復材應用技術網

      由圖4可知,材料的耐磨性隨填料加入量的增加而提高,在310%附近材料的磨損率最小,其后隨著填料量的增加,磨損率又開始緩慢上升。上述結果表明:磨面上的膠體較之填料更容易被磨蝕,但當填料含量大于一定配比后,基體不能充分粘接,在磨蝕過程中,填料會因不能充分粘結而脫落,造成磨損率增加。

       材料的抗拉強度,開始階段隨著填料的增加而增大,至填料含量在170%左右時,達到最大值,隨后則逐漸下降。可見,填料添加量沒有一個最佳配比可同時滿足材料抗拉強度與磨損率最好的要求。在實際應用過程中,應依據需要針對不同工況條件進行調整。

2.4涂層主要性能檢測及與其他材料性能對比分析

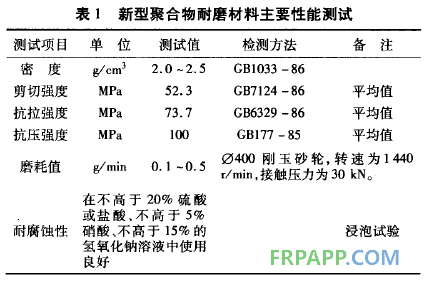

       2.4.1  涂層主要性能測試采用新型膠粘劑,經添加耐磨填料、固化劑及各類添加劑和助劑后,作成標準試塊,進行涂層主要性能測試,測試結果見表1所示。
聚合物耐磨防腐涂層材料及其應用-復材應用技術網

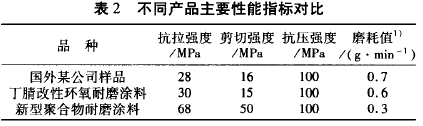

       2.4.2性能對比分析新型聚合物耐磨涂層材料與丁腈改性環氧耐磨涂料及國外同類產品主要性能指標對比試驗共3組,每組平行樣3個,在同等條件下進行測試,測試結果(平均值)見表2。
聚合物耐磨防腐涂層材料及其應用-復材應用技術網
       由表2可見,國外較通用耐磨產品的性能與改性環氧耐磨涂料相近,在抗拉強度、剪切強度、耐磨性能上,新型聚物耐磨材料明顯優于國外某公司修補劑系列產品,而產品的價格不到國外同類產品的30%(國外同類產品售價130 -150元/kg)。

3  涂層材料在選礦廠應用情況簡介


        在礦漿的沖刷磨損和選礦藥劑腐蝕作用下,一般新浮選機使用3年左右,就會出現腐蝕磨穿現象,部分晶格結構的能力大于0. 01 mol的硝酸對鉀長石晶格結構結構的破壞,而用H202作用于菌種的各種代謝產物后,其破壞鉀長石晶格結構的能力下降。

3  結  語

      1)驗證了硅酸鹽細菌在普通阿什貝基質液體培養基中可以代謝產生4種有機酸、多種氨基酸和胞外多糖。盡管在不同的培養基中JXF菌種產生的氨基酸種類和數量沒有明顯差別,但其代謝產生的有機酸和胞外多糖的量存在較大的差別,這一研究結果目前還未見相關的文獻報道。菌種產生的單一代謝產物對硅的浸出效果明顯要低于多種代謝產物協同作用的效果。

       2) JXF菌株能合成并分泌草酸、檸檬酸、酒石酸、蘋果酸等4種有機酸和多種氨基酸到發酵液中。隨著發酵時間的延長,4種有機酸的含量逐漸降低,說明隨著培養液中營養物質的逐步消耗,細菌開始利用自身分泌的有機酸作為繁殖生長的物質基礎。

       3) JXF菌株在發酵過程中可以合成20種氨基酸中的15種,包括2種堿性氨基酸、2種酸性氨基酸以及帶有羥基的2種氨基酸。其中甘氨酸、蛋氨酸、絲氨酸、賴氨酸等幾種氨基酸主要在發酵前期合成,不同發酵時期,菌種合成或又消耗自身合成氨基酸的種類各不相同。

       4)在含氮、無氮和含石英粉的3種不同的發酵培養基中,菌種合成多糖的能力存在較大的差異,在有氮培養基中,細菌產生的多糖最少,而在無氮石英培養基中,菌種產生多糖量最大。

       5)搖瓶浸出及電鏡試驗表明,有機酸、氨基酸、多糖均具有破壞鉀長石晶格結構的能力而釋放出其中的鋁、硅,原因是這些有機物具有配合礦物中各種金屬離子的有機基團,并有一定的酸溶作用。各種代謝產物在浸出硅酸鹽礦物中具有協同作用,三者的混合物對鉀長石晶格結構破壞最明顯,其浸礦效果也明顯優于它們各自對礦物的作用效果。

關鍵詞: 聚合物 聚氨酯

[ 復材學院搜索 ]  [ 加入收藏 ]  [ 告訴好友 ]  [ 打印本文 ]  [ 違規舉報 ]  [ 關閉窗口 ]




?
推薦圖文
推薦復材學院
點擊排行
(c)2013-2020 復合材料應用技術網 All Rights Reserved

  魯ICP備2021047099號

關注復合材料應用技術網微信
久热国产精品,亚洲精品国产品国语在线,heyzo高清在线,欧美性猛交7777777
92国产精品| 国产精品嫩草影院在线看| 欧美二区视频| 国产中文在线播放| 国产欧美日韩视频在线| 日韩欧美中文字幕一区二区三区| 久久亚洲电影| 亚洲精品三级| 青青草国产成人99久久| 欧美亚洲国产日韩| 国产精品日本一区二区不卡视频| 久久99免费视频| 久久精品国产免费| bbw在线视频| 久久视频一区| 女同性一区二区三区人了人一| 国产高清一区| 亚洲在线一区| 青草久久视频| 精品久久一区| 久久久天天操| 日韩av字幕| 亚洲青青久久| 在线看片国产福利你懂的| 日韩在线卡一卡二| 久久亚洲人体| 亚洲免费婷婷| 国内精品伊人| 中文字幕一区二区三区四区久久| 国产成人调教视频在线观看| 中文日韩在线| 国产不卡精品在线| 国产精品嫩草99av在线| 麻豆精品新av中文字幕| 国产一级久久| sm久久捆绑调教精品一区| 综合欧美精品| 欧美成人日韩| 国产一区二区三区黄网站| 亚洲精选久久| 国产字幕视频一区二区| 麻豆国产精品| 天堂精品久久久久| 免费黄色成人| 91亚洲国产| 国产亚洲久久| 视频在线观看一区| 午夜久久中文| 国产精品白浆| 日韩欧美在线精品| 午夜日本精品| 日韩在线中文| 久久香蕉精品香蕉| 欧美视频久久| 久久亚洲影院| 午夜欧美精品| 天堂av在线| 国产一区二区三区久久久久久久久| 日本久久一区| 在线一区二区三区视频| 国产伊人精品| 麻豆成全视频免费观看在线看| 91精品国产一区二区在线观看| 亚洲美洲欧洲综合国产一区| 久久久久国产一区二区| 国产一区二区三区不卡av| 97久久亚洲| 日韩一区二区三区免费视频| 亚洲黄页一区| 极品日韩av| 久久蜜桃资源一区二区老牛| 国内精品美女在线观看| 久久不见久久见国语| 日本成人在线视频网站| 视频在线观看91| 亚洲视频播放| 亚洲欧美视频| 久久久久久久欧美精品| 国产精品午夜av| 午夜视频精品| 成年男女免费视频网站不卡| 97久久亚洲| 亚洲我射av| 久久国产直播| 神马久久午夜| 国产一区二区三区四区二区| 麻豆精品在线视频| 欧美xxxx性| 免费日韩一区二区三区| 国产精品大片| 国产精品一区二区精品视频观看| 日韩av中文在线观看| 天海翼亚洲一区二区三区| 免费精品视频最新在线| 男人的天堂久久精品| 亚洲深夜福利在线观看| 亚欧成人精品| 日本不卡中文字幕| 日韩黄色av| 日韩高清二区| 日韩一区二区三区在线看| 日本高清久久| 久久不见久久见国语| 国产成人77亚洲精品www| 日韩黄色大片| 99久久精品网站| 999在线观看精品免费不卡网站| 亚洲大全视频| 欧美综合二区| 日本中文字幕一区二区| 国产精品天天看天天狠| 精品三级av| 成人va天堂| 亚洲精品1区| 日本一区免费网站| 国产欧美三级| 精品免费av一区二区三区| 亚洲一级少妇| 香蕉久久夜色精品国产| 最近国产精品视频| 国产免费播放一区二区| 精品一区二区三区中文字幕视频 | 久久不见久久见国语| 国产96在线亚洲| 日本久久成人网| 国产精品女主播一区二区三区| 少妇高潮一区二区三区99| 美腿丝袜在线亚洲一区| 成人亚洲欧美| 亚洲主播在线| 国产欧美日韩一区二区三区在线| 福利一区二区三区视频在线观看| 国产v综合v| av不卡在线| 国产日韩欧美中文在线| 欧美天堂视频| 蜜臀av一区二区三区| 国产三级一区| 日韩深夜视频| 免费视频一区二区| 精品视频在线你懂得| 欧美在线亚洲综合一区| 久久黄色影视| 日韩精品一卡| 日韩不卡在线观看日韩不卡视频| 成人午夜网址| 视频在线在亚洲| 精品久久美女| 久热re这里精品视频在线6| 美女视频免费精品| 亚洲大全视频| 国产极品一区| 91精品91| 欧美a一区二区| 亚洲综合丁香| 美女视频网站久久| 亚洲欧美日本视频在线观看| 精品三级国产| 亚洲专区视频| 日韩一区二区三区免费| 日韩av在线免费观看不卡| 韩国精品主播一区二区在线观看| 亚洲精品影视| 久久久久.com| 国产精品观看| 免费在线观看精品| 日本不卡免费高清视频在线| 亚洲资源网站| se01亚洲视频| 国产亚洲欧美日韩精品一区二区三区| 999精品一区| 国产精品久久久免费| 亚洲在线免费| 国产一区二区三区不卡视频网站| 91看片一区| 日韩激情精品| 日韩不卡免费高清视频| 中文字幕日韩高清在线| 国产一区二区三区免费在线| 国产婷婷精品| 麻豆91精品视频| 国产欧美一区二区精品久久久| 欧美精品中文字幕亚洲专区| 亚洲精品网址| 黄色在线观看www| 欧美亚洲国产日韩| 三级在线观看一区二区| 日本欧美不卡| 欧美精品影院| 91高清一区| 欧美激情福利| 蜜臀精品久久久久久蜜臀| av中文资源在线资源免费观看| 一二三区精品| 日韩精品免费一区二区三区| 国产中文欧美日韩在线| 一区二区三区国产盗摄| 婷婷综合亚洲| 99精品视频精品精品视频| 精品亚洲自拍|
