1.5兆瓦風(fēng)力發(fā)電機(jī)艙罩模具制作全過(guò)程

玻璃鋼機(jī)艙罩模具制作工藝包括：

涂覆脫模劑——噴涂膠衣層——糊制表面層——糊制增強(qiáng)層——模具加固——模具表面處理

第一步：涂覆脫模劑

清理干凈原模表面，涂覆脫模蠟和脫模劑。具體操作：先用棉布蘸取蠟，以打轉(zhuǎn)的方式用力在表面擦拭，緊接著用相同的方式去除多余的蠟以及打蠟時(shí)棉布留下的擦痕，完成后間隔2小時(shí)用干凈的棉布進(jìn)行拋光。脫模劑用干凈的純棉布蘸取但不要滴落，將脫模劑平擦在模具表面，形成一層薄薄的光滑涂層后靜置待脫模劑揮發(fā)。每一層涂覆結(jié)束后，靜置15分鐘待其干燥固化后，再進(jìn)行下一步的涂覆，每一層使用不同的干凈棉布。最后一層涂覆好后，需要30分鐘的固化時(shí)間。固化時(shí)間越長(zhǎng)，脫模效果越好。

第二步：噴涂膠衣層

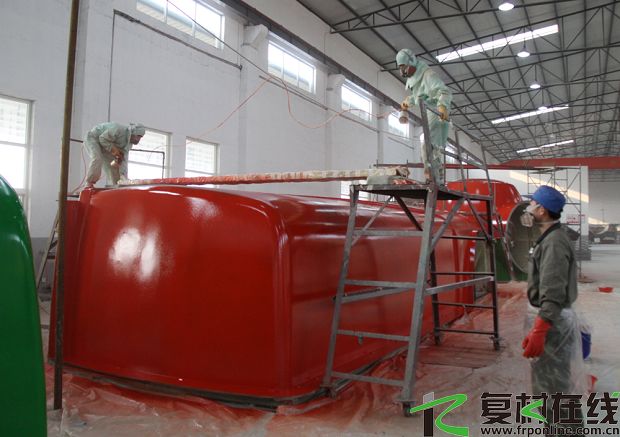

圖4 機(jī)艙罩下倉(cāng)部分膠衣噴涂現(xiàn)場(chǎng)

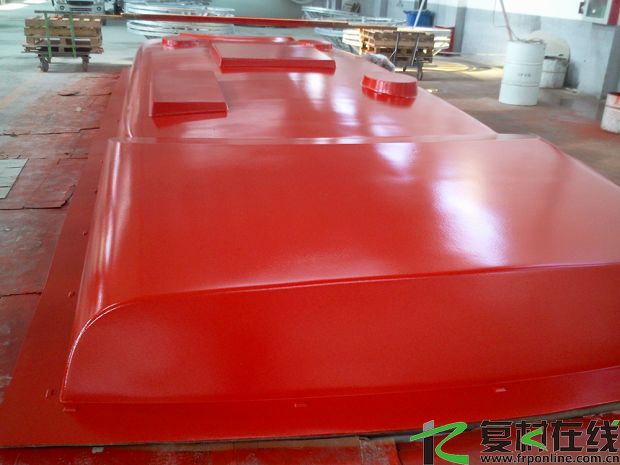

圖5 完成膠衣噴涂的機(jī)艙罩頂蓋部分

膠衣分兩遍噴涂，兩遍間隔時(shí)間控制的原則為首層膠衣完全固化，一般為2—3小時(shí)。
