第三步：糊制表面層

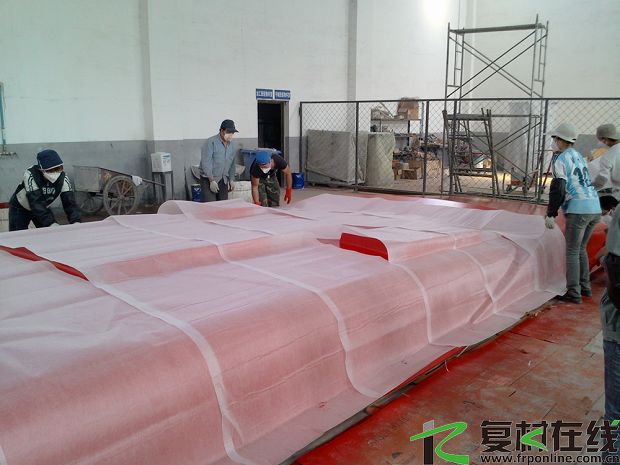

圖6 機(jī)艙罩頂蓋部分鋪覆表面氈
在等到膠衣表面固化到粘手不粘膠的時(shí)候開始鋪覆表面氈，此時(shí)既可以提高膠衣與表面氈的粘結(jié)力，又可以較好的控制樹脂的用量。表面氈可以預(yù)先在模具表面鋪覆好，然后開始涂覆樹脂。糊制時(shí)以樹脂剛好浸透表面氈為準(zhǔn)，控制好樹脂用量。表面氈層氣泡一定要做到盡可能的少，否則會(huì)直接影響日后模具的耐久性。
第四步：糊制增強(qiáng)層

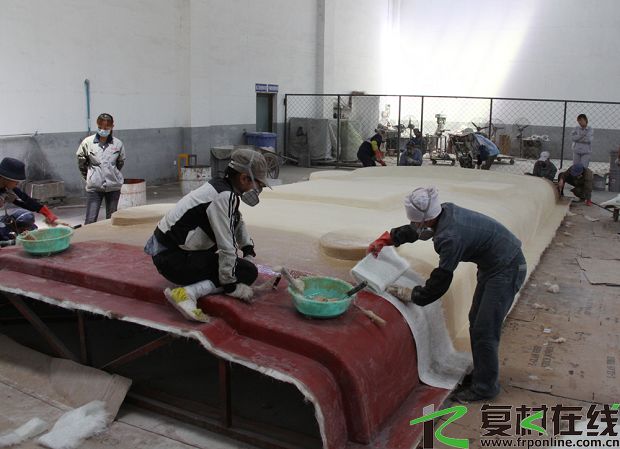

圖7 機(jī)艙罩頂蓋部分短切氈的鋪覆
機(jī)艙罩模具增強(qiáng)層一般采用短切氈，短切氈為各向同性纖維制品，可以減少模具在固化過程中產(chǎn)生的內(nèi)應(yīng)力差，從而達(dá)到減少變形的目的。樹脂則要求采用耐熱性能好的低收縮模具專用樹脂或環(huán)氧樹脂，以減少模具的收縮率，提高其耐熱性。
同時(shí)在模具中間使用輕木夾芯材料，可以增加模具的剛度、減少形變。大型模具的剛性和尺寸的精確度是較難控制的，而輕質(zhì)高強(qiáng)的Balsa輕木則是制作大型葉片、艙罩模具的首選夾芯材料。其獨(dú)特的生長環(huán)境和細(xì)胞結(jié)構(gòu)造就了這種材質(zhì)高比剛度、比強(qiáng)度的特點(diǎn)，幾乎所有的葉片、艙罩模具均采用夾芯材料Balsa輕木來減重、增強(qiáng)。
同樣，在本道工序充分固化后，檢查氣泡，挑破并用砂紙打磨去除毛刺。
圖8 增強(qiáng)層采用了零收縮模具樹脂
圖9 增強(qiáng)層中間采用輕木夾芯

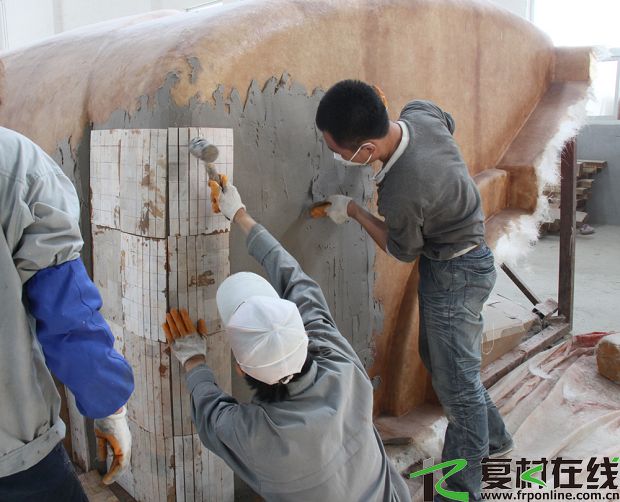

圖10 輕木糊制現(xiàn)場(chǎng)

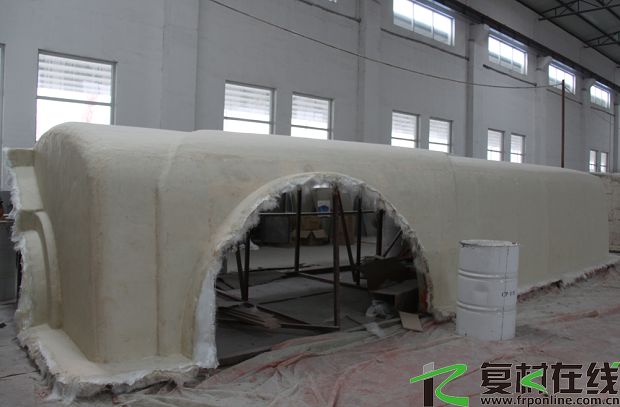

圖11 增強(qiáng)層糊制后的機(jī)艙罩下倉
魯ICP備2021047099號(hào)
